Ajout de caméras Ultrasync sur la centrale d'alarme NXG-4/8/8E/9

Cette note technique vous aide à ajouter les caméras Ultrasync de type TVUC-B01-0401-BUL-W et TVUC-B01-0401-DOM-W aux centrales NXG.
Nombre maximum de caméras par centrale d’alarme : 16

Commencez toujours par mettre à jour la centrale avec le dernier firmware.
Version minimale requise : v14.15
La centrale doit déjà être enregistrée sur le portail Ultrasync.

Étant donné que l'installateur doit se connecter à l'application Ultrasync+ pour ajouter la caméra à la centrale, un enregistrement Core Plus est requis.

Connectez-vous en tant qu’installateur avec le code installateur dans l’application Ultrasync+.

Appuyez sur les trois lignes horizontales en haut à gauche.

Choisissez Configurer un nouvel appareil.

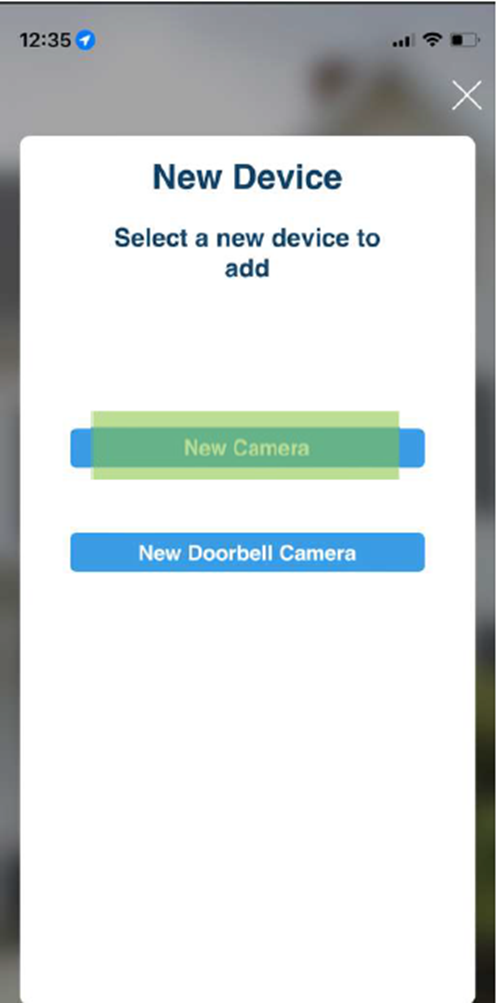

Choisissez ‘Nouvelle caméra’ dans la boîte de dialogue ‘Nouvel appareil’

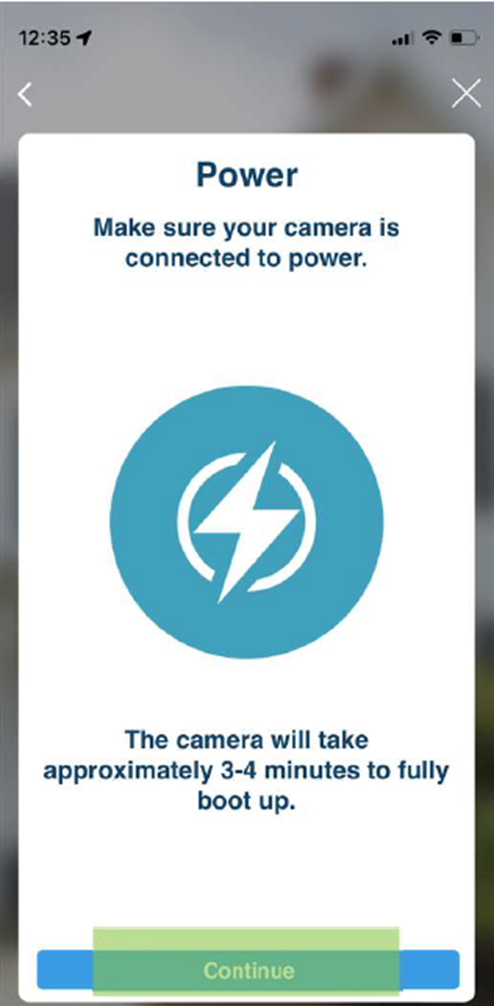

Assurez-vous que la caméra est déjà alimentée via l’adaptateur fourni (Un temps de démarrage de 3 à 4 minutes est nécessaire pour la caméra).

Appuyez sur Continuer dans la nouvelle fenêtre de dialogue.

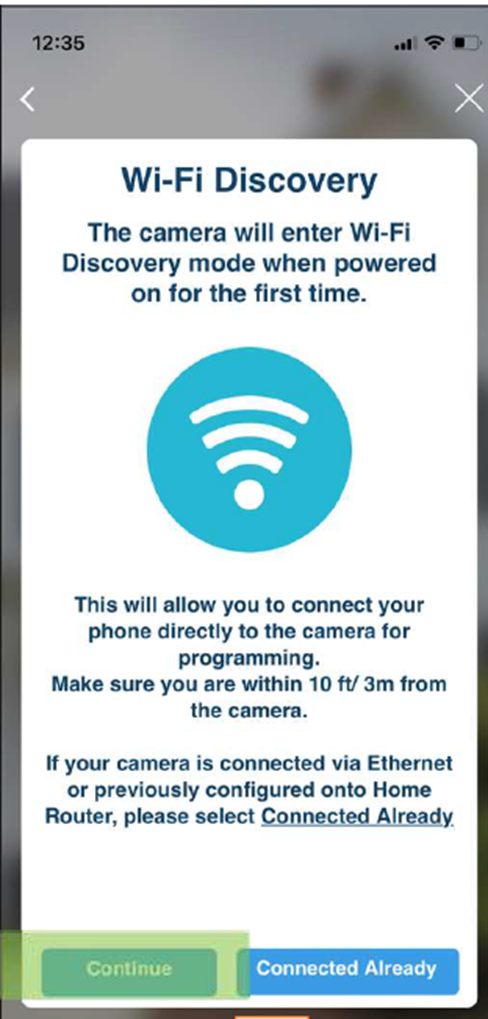

Appuyez sur Continuer dans la boîte de dialogue Wifi discovery.

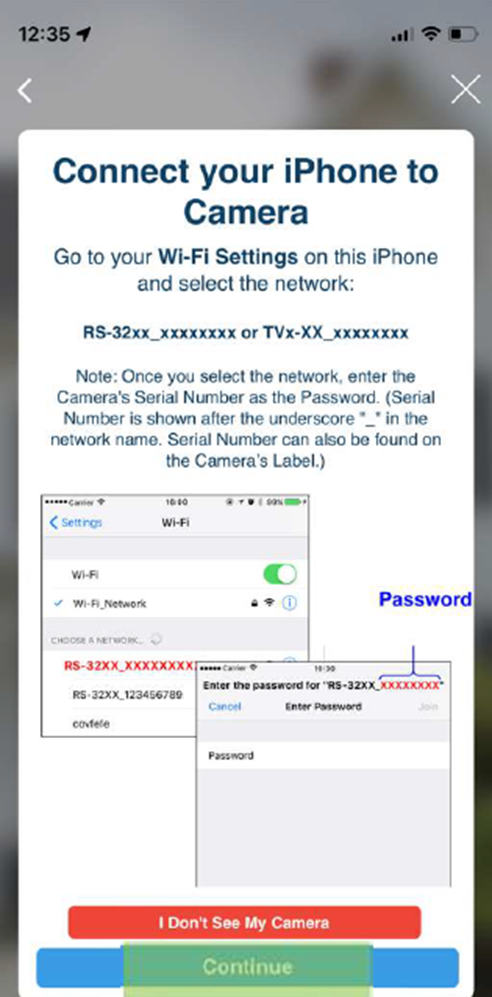

La boîte de dialogue suivante explique que l'appareil photo passe en mode point d'accès et comment s'y connecter avec votre téléphone.

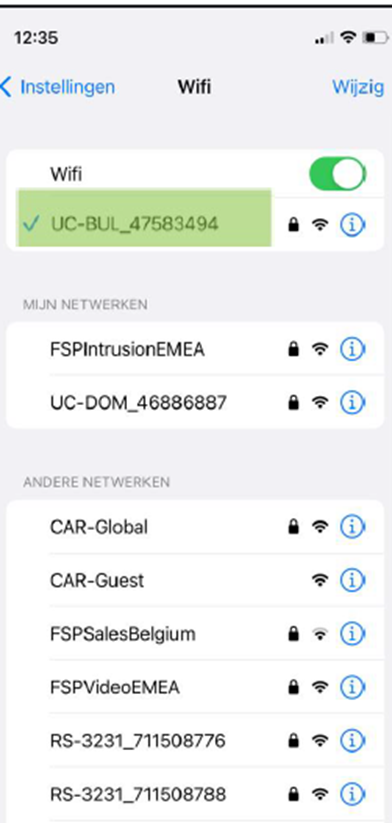

Le mot de passe wifi de ce point d'accès est constitué des derniers chiffres et lettres après le trait de soulignement. Connectez votre téléphone à ce Wi-Fi, puis choisissez de continuer dans la boîte de dialogue d'Ultrasync+



Dans cet exemple, le mot de passe est « 47583494 »

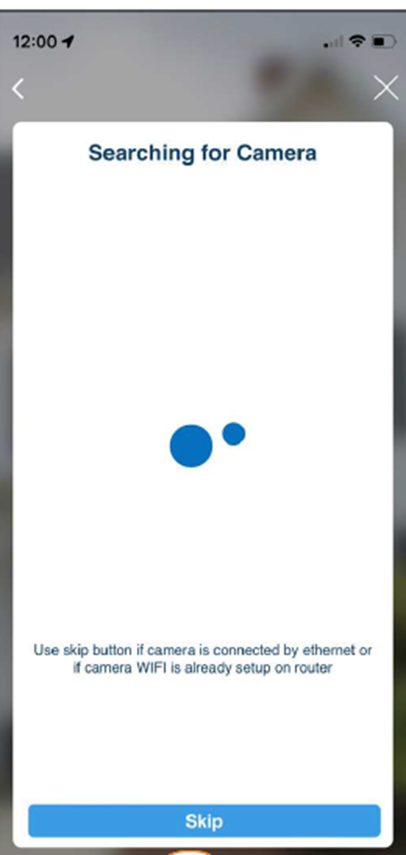

L’application vérifie si la connexion avec la caméra est établie.

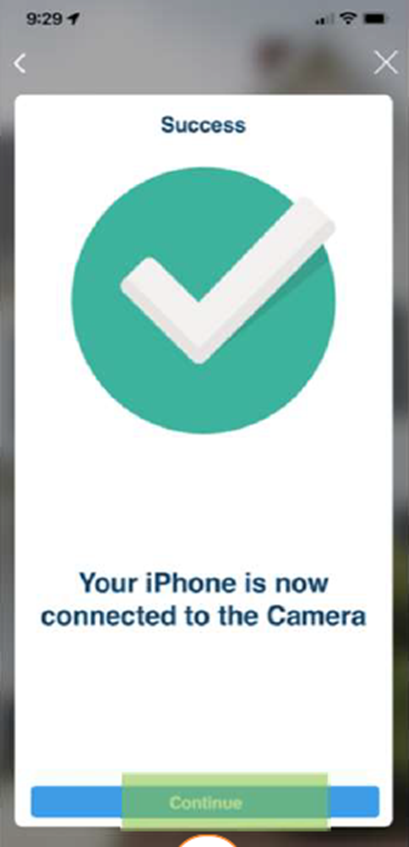

En cas de connexion réussie et de vérification des données, une notification s’affiche.

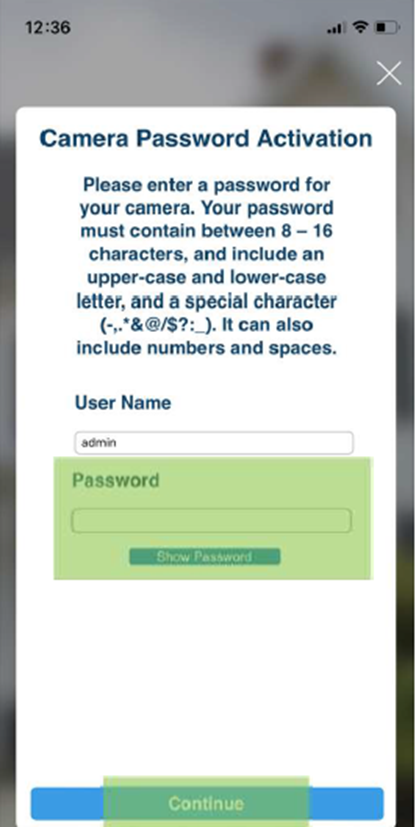

Activez la caméra dans la nouvelle fenêtre

Il est recommandé de laisser le nom d’utilisateur sur admin et de noter le mot de passe choisi.

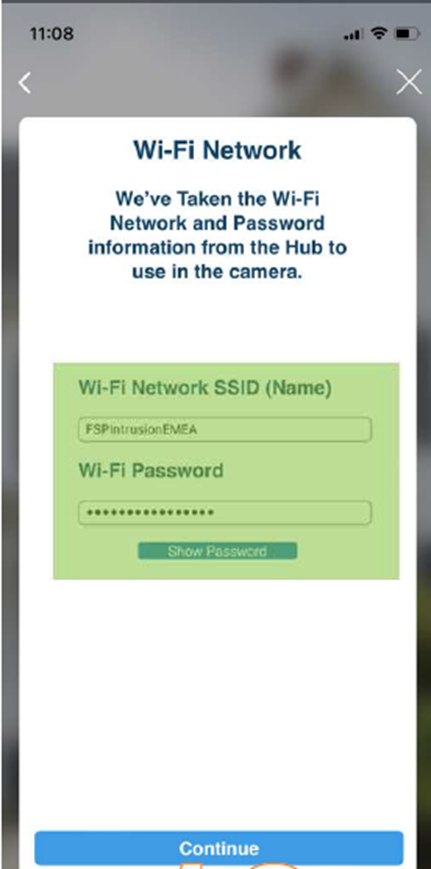

Indiquez les identifiants du réseau Wi-Fi auquel la caméra doit se connecter pour communiquer avec la centrale d’alarme, puis cliquez sur Continuer.



  1. Si la caméra ne parvient pas à se connecter à la centrale, vérifiez avec le service informatique que les ports suivants sont ouverts en sortie (outbound) :
    1. HTTPS – TCP/UDP port 443 vers l’IP de la centrale et de la caméra (pour la connexion sécurisée entre la centrale et le cloud Ultrasync)
    2. DNS – UDP port 53 vers l’IP de la centrale et de la caméra (nécessaire pour la résolution des noms de domaine Ultrasync)
    3. OpenVPN – UDP port 1194 vers l’IP de la caméra (nécessaire pour établir et maintenir la connexion vidéo chiffrée)
Aucune ouverture de port en entrée (inbound) n’est requise.

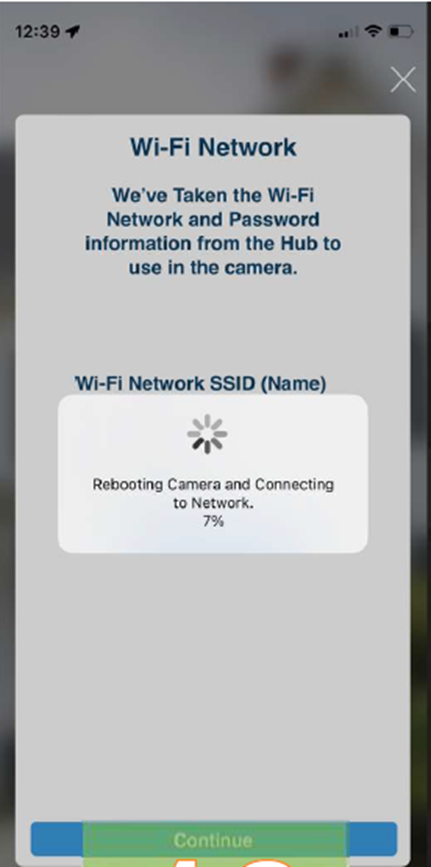

La caméra se connectera au Wifi et redémarrera. La caméra confirmera par audio qu'elle va se connecter au Wi-Fi et si la connexion a réussi ou échoué.


En cas d’échec de la connexion, la caméra devra être réinitialisée et la procédure devra être recommencée depuis le début.

La réinitialisation de la caméra aux paramètres d’usine peut être effectuée en maintenant enfoncé un bouton physique sur la caméra.

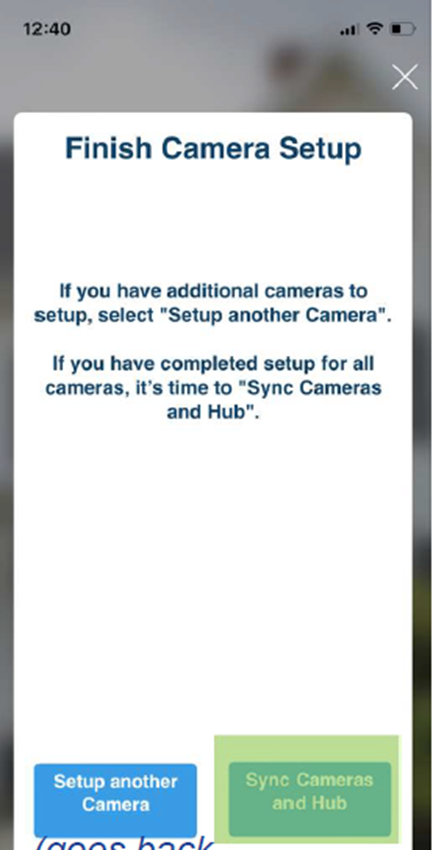

Choisissez de configurer une autre caméra si vous devez toujours connecter des caméras à la centrale.

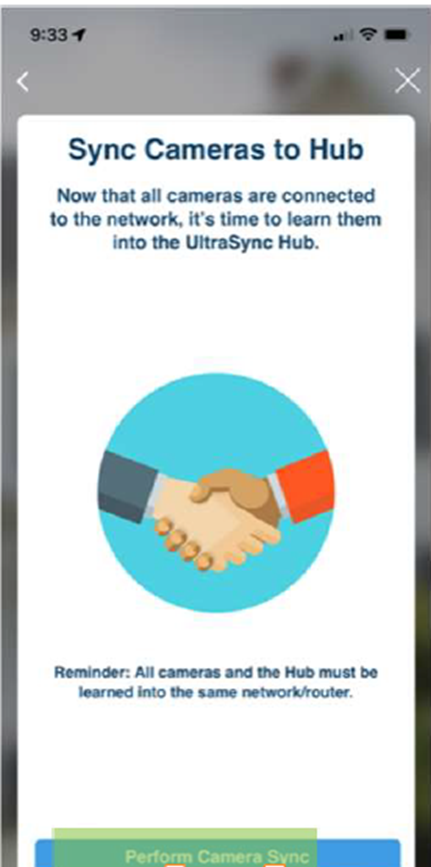

Choisissez Synchroniser les caméras et le concentrateur si vous n'avez plus besoin de coupler des caméras supplémentaires

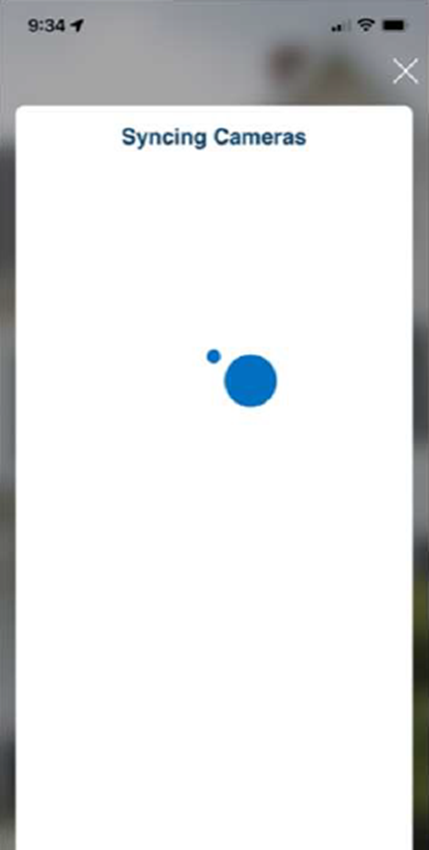

Confirmez la synchronisation des caméras et du Hub. Cela peut prendre quelques minutes.

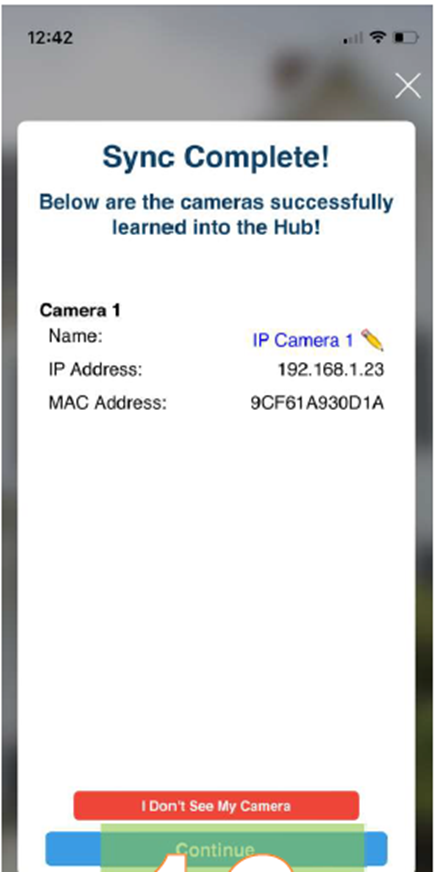

Une fois terminé, un rapport s’affiche dans la fenêtre de dialogue, vous permettant d’attribuer un nom à la caméra.

Cliquez sur Continuer pour poursuivre.


Remarque :

Il est possible que l’adresse IP ne s’affiche pas (par exemple 0.0.0.0). Cela ne signifie pas nécessairement que l’association a échoué.

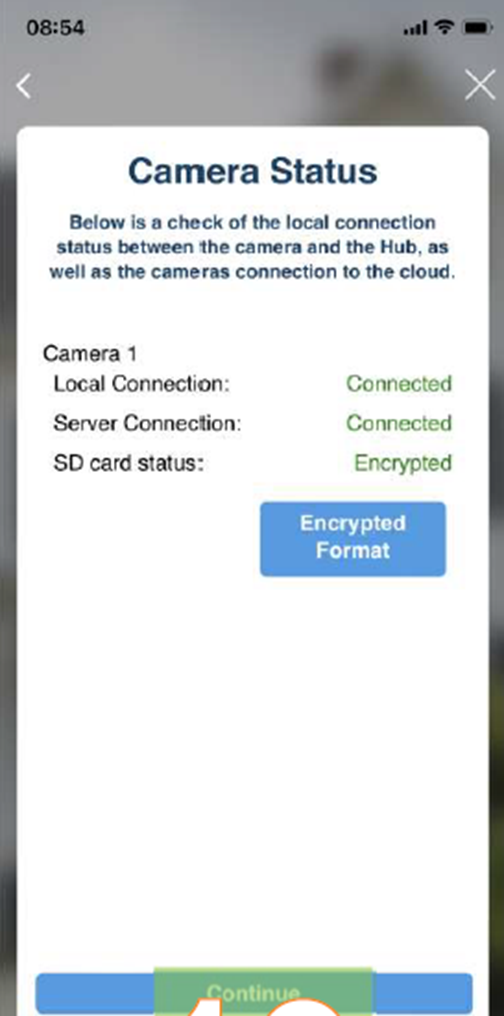

La page d’état de la caméra indique si l’association a réussi.
Si la caméra a déjà été associée à une centrale, il est possible que l’état de la carte SD affiche une erreur.
Cela peut être dû au fait que la carte SD était déjà chiffrée pour une autre centrale.

En cas d’erreur de connexion locale ou avec le serveur, la caméra doit être réinitialisée aux paramètres d’usine et la procédure doit être reprise depuis le début.
La réinitialisation s’effectue en maintenant enfoncé le bouton prévu à cet effet.

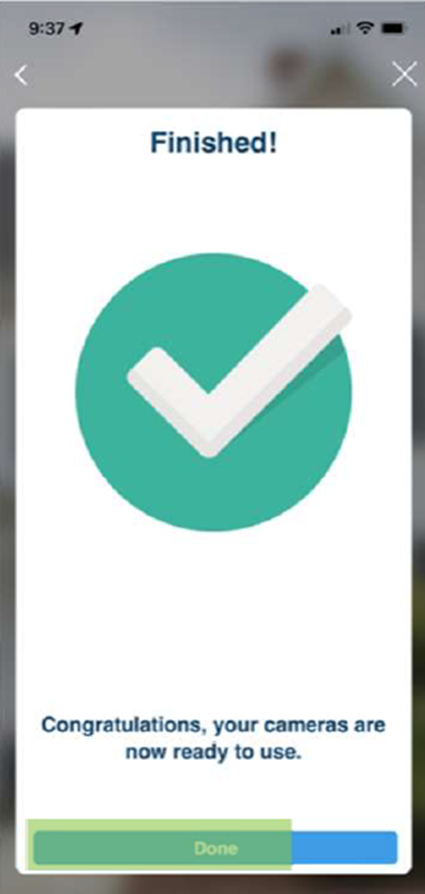

Terminez la procédure avec le bouton de ‘Fin’
