Remplacement de la batterie du SMARTCAM.

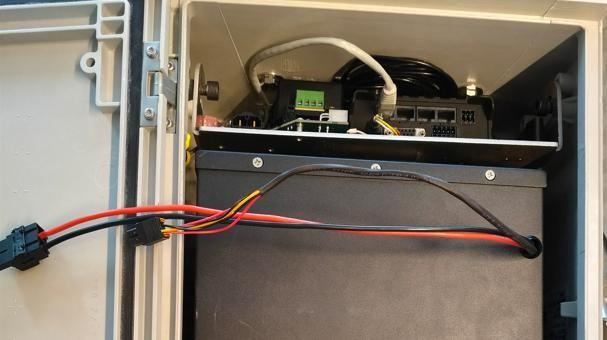

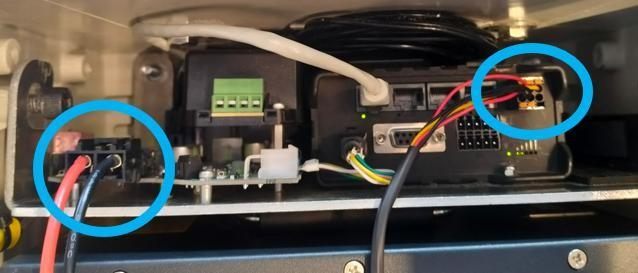

ETAPE 1: Débrancher les deux câbles qui relient la batterie à la carte mère et au routeur.



ETAPE 2: Retirer la batterie du coffret


ETAPE 3: Placer la batterie de rechange dans le coffret

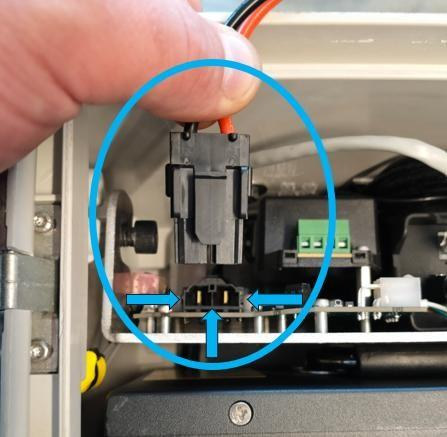

ETAPE 4: Brancher d'abord l'alimentation sur la carte mère.

ETAPE 5: Vous pouvez vérifier que l'alimentation est bien branchée en contrôlant l'état des LEDS sur la carte mère.

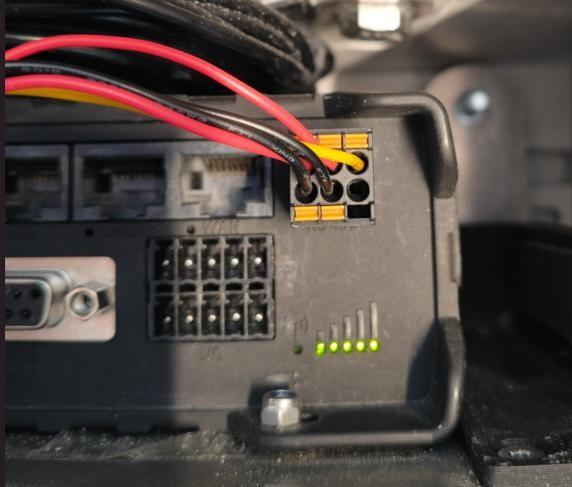

ETAPE 6: Une fois que l'alimentation est bien branchée. Vous pouvez brancher le deuxième câble dans le port RS485 du routeur


Warning
ATTENTION

ETAPE 7: Il est indispensable d'attendre au minimum 5 minutes afin de laisser le routeur démarrer et d'activer la connexion mobile.


DERNIERE ETAPE IMPORTANTE AVANT DE REFERMER LE COFFRET

ETAPE 8: Vérifier l’état des LEDS

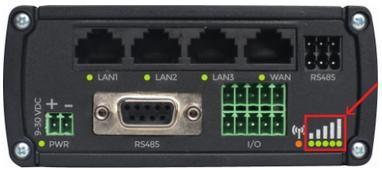

Les voyants d’intensité du signal se trouvent dans le coin inférieur droit.
Plus il y a de voyants allumés, meilleure est la qualité du signal. Attendez que les voyants passent au vert fixe avant de poursuivre.

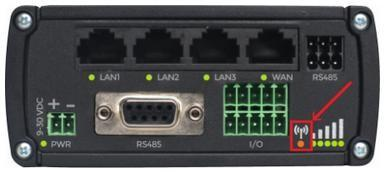

Contrôlez également le voyant d’état de la connexion en vous référant au tableau cidessous.



Vert et rouge clignotant alternativement toutes les 0.5 sec

Vert, rouge et orange clignotant alternativement toutes les 0.5 sec
​
Rouge clignotant toutes les 1 sec

Orange clignotant toutes les 1 sec

Vert clignotant toutes les 1 sec

Rouge allumé et clignotant rapidement pendant le transfert des données
​
Orange allumé et clignotant rapidement pendant le transfert des données
​
Vert allumé et clignotant rapidement
Pas de SIM ou mauvais code PIN

Connexion au GSM

Connecté 2G, pas de session de données établie
​
Connecté 3G, pas de session de données établie
​
Connecté 4G, aucune session de données établie
​
Connecté 2G avec session de données

Connecté 3G avec session de données

Connecté 4G avec session de données
