Mise en service rapide de la série KFP-CF
Ci-dessous, la procédure pour démarrer et configurer rapidement une centrale KFP-CF à l’aide d’une programmation
de base.
Mettez tous les composants hors tension. Faites en sorte que les zones non-utilisées ou les sorties-sirènes soient pontées avec une résistance fin de ligne (respectivement 4K7 en 15K – inclus dans la livraison).
Raccordez le courant alternatif (230VCA) et la tension de la batterie à la centrale. Laissez le couvercle de la centrale ouvert afin que le display reste visible.
Uniquement pour KFP-CF4 et KFP-CF8 :
Appuyez sur
pour ouvrir la programmation de base. Le display affiche: ![](https://desk.zoho.eu/galleryDocuments/edbsn1262f6e8245f422e28a03af5af83aa7e06554319f60d2e72cf3a0f788855d730edf554a845ef274a88b43afee0d28b9c4a792f98dd1f95f3d25ed0bced7d9917?inline=true)
Appuyez sur
. Le display affiche maintenant: ![](https://desk.zoho.eu/galleryDocuments/edbsn1262f6e8245f422e28a03af5af83aa7e79a6c1a5c1b411df7c7a55c8965a3e18f510a933348970597398bdb85dad8bcd88023a1c228c7ba84435c8ab18b345f2?inline=true)
Modifiez avec la touche
jusqu’à ce que le display affiche: ![](https://desk.zoho.eu/galleryDocuments/edbsn1262f6e8245f422e28a03af5af83aa7ee6146c9ba5d39c61ad3fe2ae5b438c424fbebc782408dbb9fabf8d3249c72676285aad25a07a3a7691902ade6427b3ee?inline=true)
Appuyez sur
. Le display affiche:
.
. (petits points clignotants)
Appuyez encore sur
. Le display affiche: ![](https://desk.zoho.eu/galleryDocuments/edbsn1262f6e8245f422e28a03af5af83aa7e08df88c50d90eadababffc249d3027b655466d950118a4b6fb1e16f31bc1bc37b89e892b2bd6d7c220830e353c6bbd9a?inline=true)
Appuyez sur ‘Arrêt buzzer’. Le display affiche:
(clignotant))
Appuyez sur
. Le mode de programmation est maintenant fermé et les paramètres sont enregistrés. La programmation standard se fait comme suit:
- Toutes les zones ralenties
- Démarrer/Arrêter l’évacuation et les sirènes d’avertissements seulement via le niveau 2
- IN 1 = Reset à distance
- IN 2 = Délai d’évacuation éteint (en cas de NF)
- SIR 1 et 2 = Evacuation, SIR 3 et 4 = Avertissement (sur KFP-CF-4 et 8)
- Le délai est seulement activé quand la touche ‘délai évacuation’ est enfoncée. Pour désactiver le délai, appuyez à nouveau sur la touche ‘délai évacuation’.
Uniquement pour KFP-CF2 :
Utilisez la valeur 5 au lieu de 21.

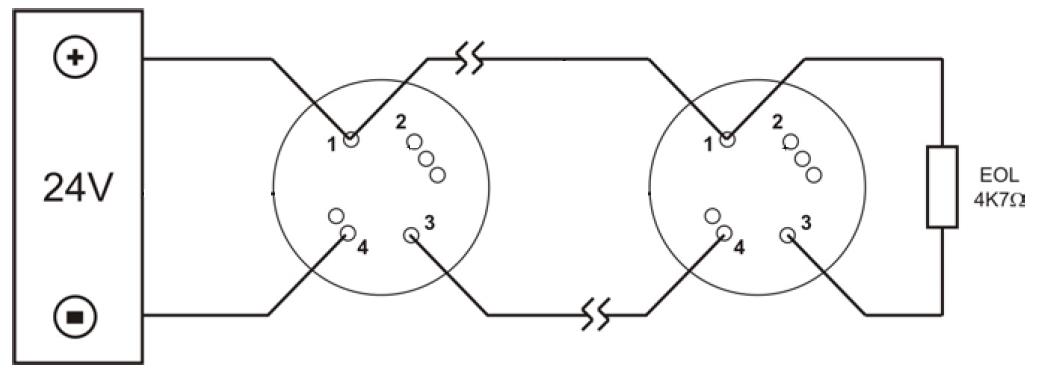

Connexion base KZ705:
