NetworXConnect – Câbler une entrée filaire sur les bornes du contact magnétique WLS RF-DC101-K4

Ci-dessous vous trouverez le schéma de câblage et la façon de programmer l’entrée sur le contact magnétique sans fil (RF-DC101-K4). Exemple avec un contacteur magnétique filaire DC109

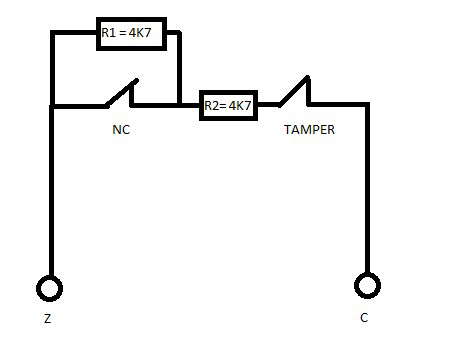

1) Schema

Avec résistances 2 x 4K7 en utilisant les contacts NC Alarme et Sabotage

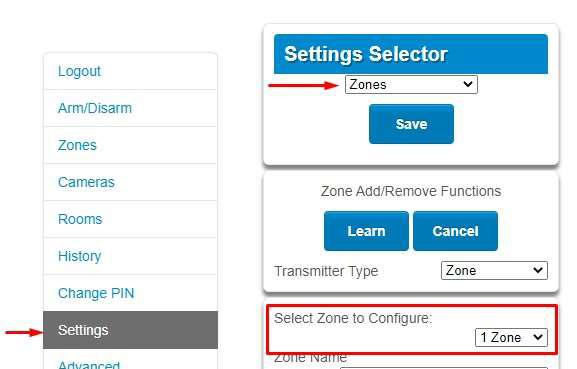

2) Connectez vous à NXG via le webbrowser en mode installateur

  1. Allez dans le menu installateur et selectionnez le menu Zones.

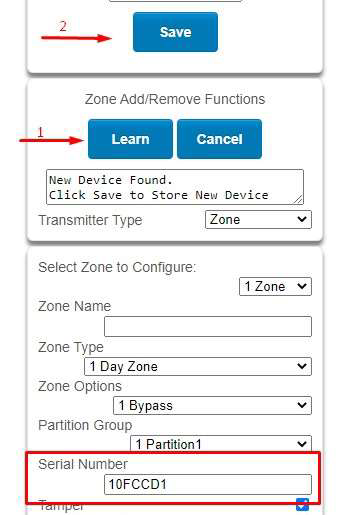

Encoder la zone:

  1. Cliquez sur ‘’apprendre

  2. Placez la batterie

  3. Pressez let amper switch 3sec.

  4. Le numéro de série apparaitra

  5. Définir les types et options de zones

  6. Cliquez ensuite sur ‘’enregistrer’’



  1. Cochez ensuite l’option ‘’désactiver le contact reed interne’’ et ‘’activer le contact externe’’




  1. Cliquez ensuite sur ‘’enregistrer’’
