IRIS: relais programmeren

Op de centrale zitten reeds 4 relais-uitgangen.
De relaiskaart heeft nummer 2 bij de randapparaten.



Het is ook mogelijk om een I/O module te gebruiken op de lus.
Bv:

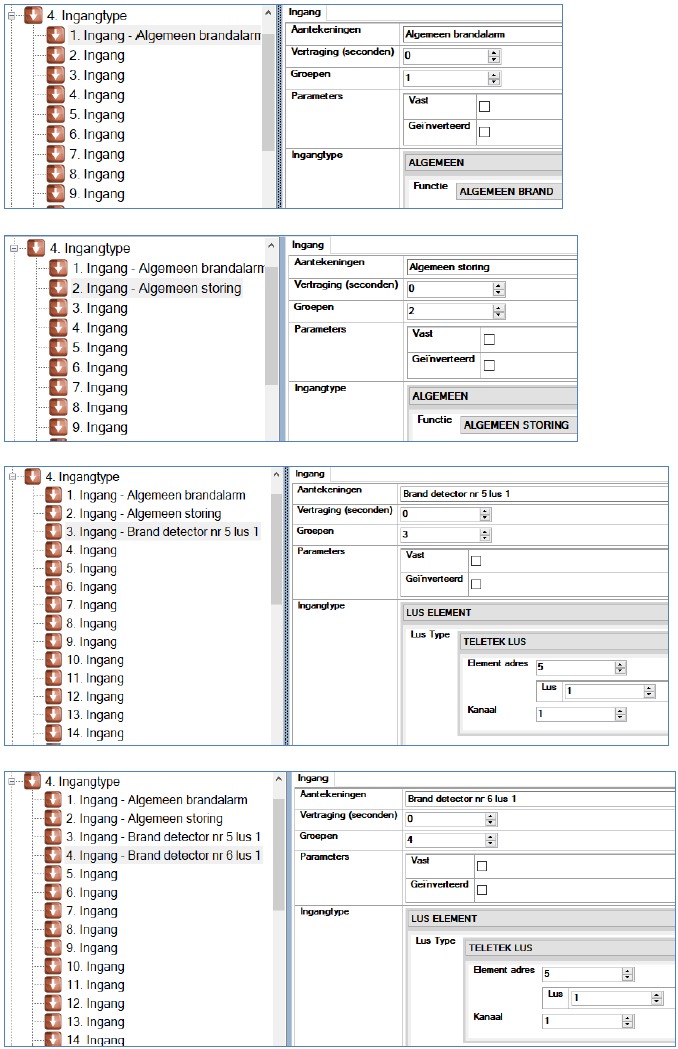

Stap 1: aanmaken van een gebeurtenis.

Hier bv een algemeen brandalarm, algemene storing en brandalarm op detector nr 5 en alarm op nr 6 van de eerste lus.



Stap 2: actie aanmaken wanneer er een bepaald event is.

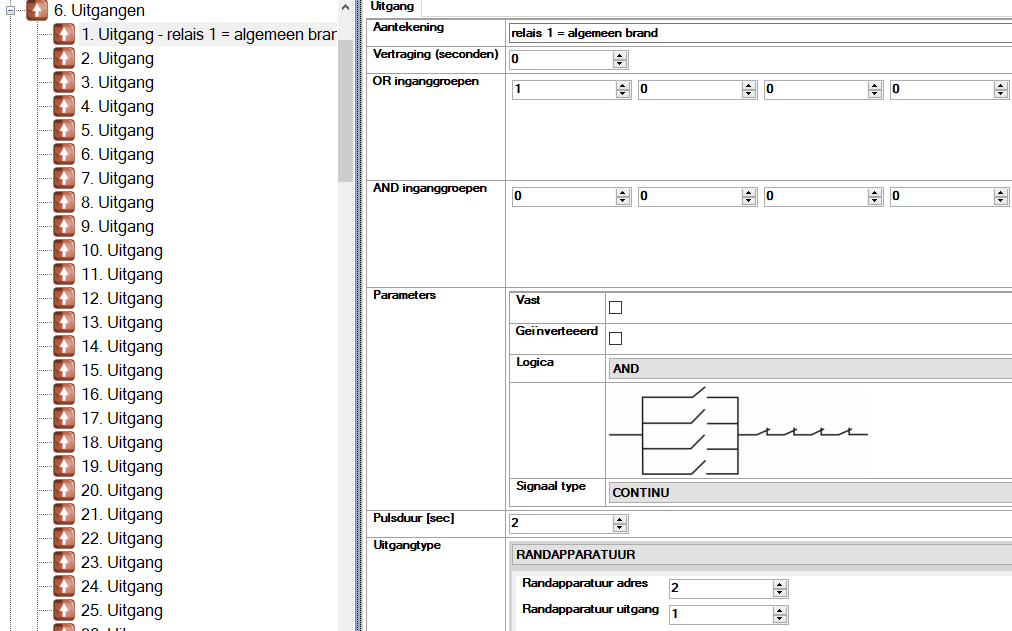

Bv: activeren van relais 1 (hoofdprint) bij algemeen brandalarm
Algemeen brandalarm = event nr 1
Relais 1 op hoofdprint = randapparatuur nr 2, uitgang 1

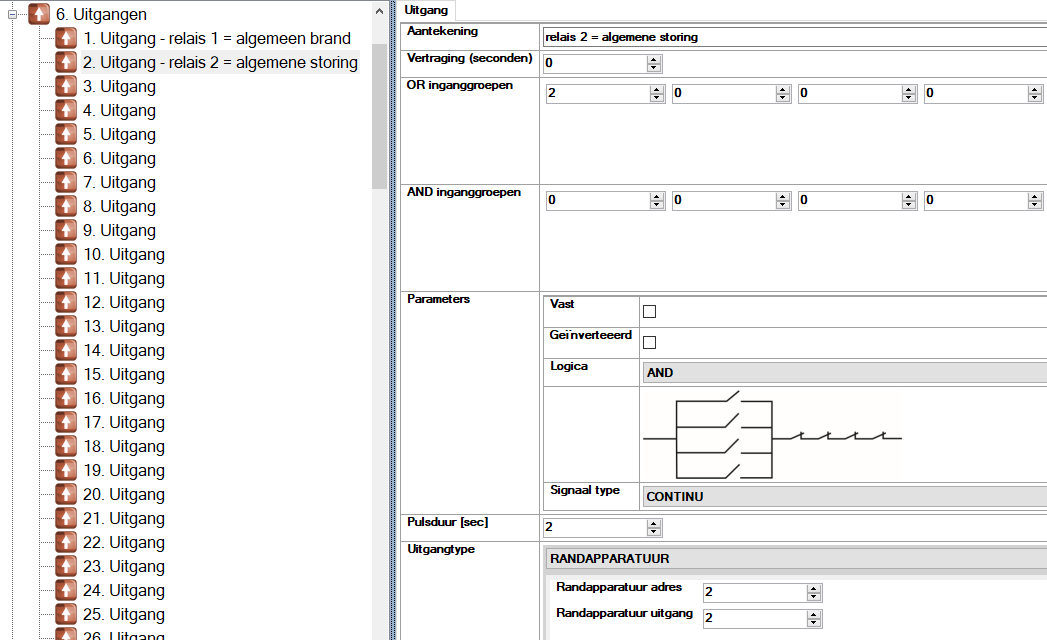

Bv: activeren van relais 2 (hoofdprint) bij algemene storing
Algemene storing = event nr 2
Relais 2 op hoofdprint = randapparatuur nr 2, uitgang 2

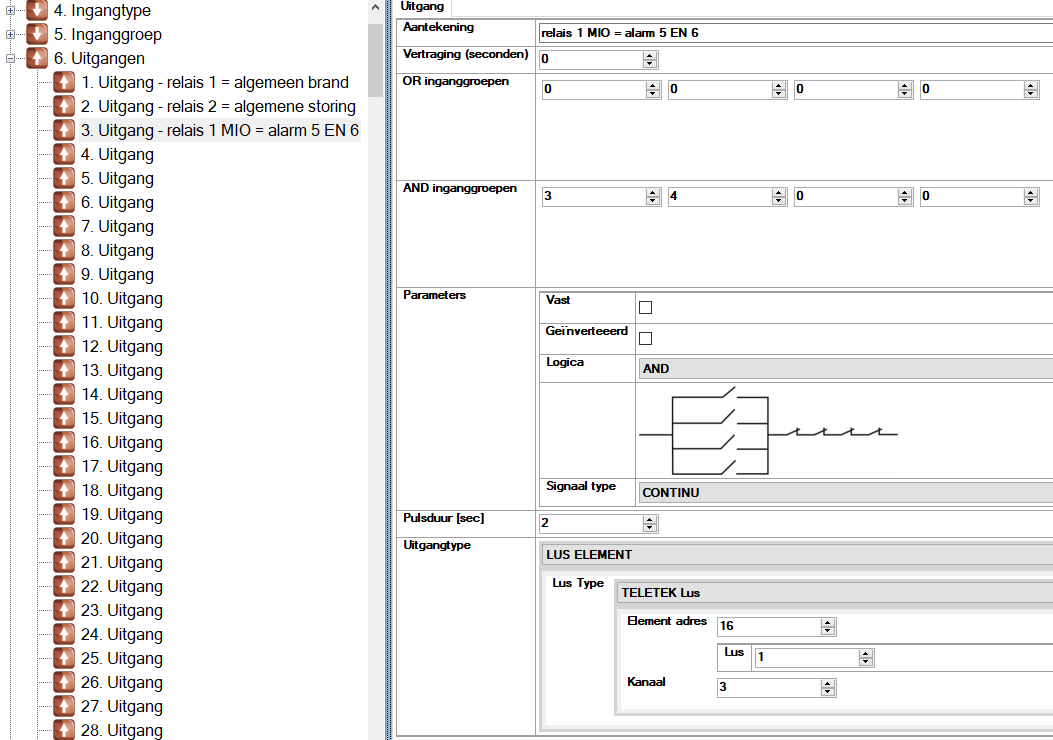

Bv: activeren van relais 1 (mio22) bij brandalarm op detector 5 EN detector 6
Alarm detector 5 = event nr 3
Alarm detector 6 = event nr 4

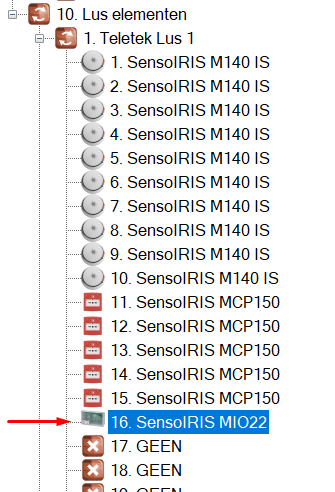

Relais 1 op MIO22 = luselement nr 16 op lus 1, kanaal 3



Met vriendelijke groeten,
Lobeco Technical Support Team
