Détecteurs incendie sur Ksenia

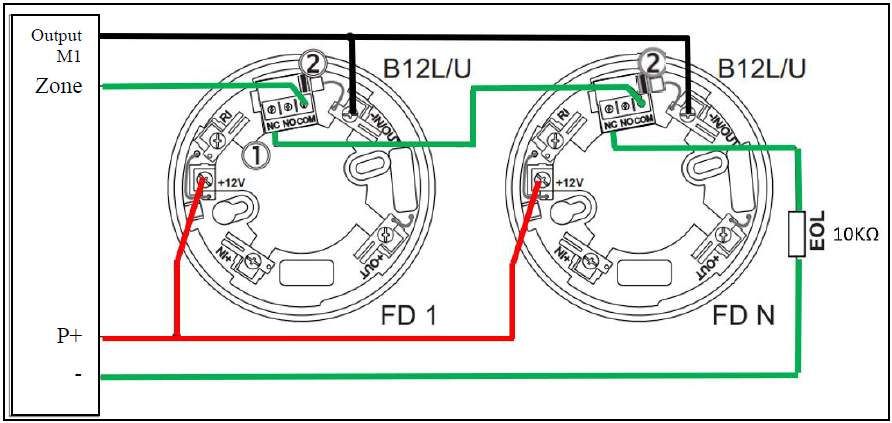

1. Raccordement des detecteurs 4-fils Teletek

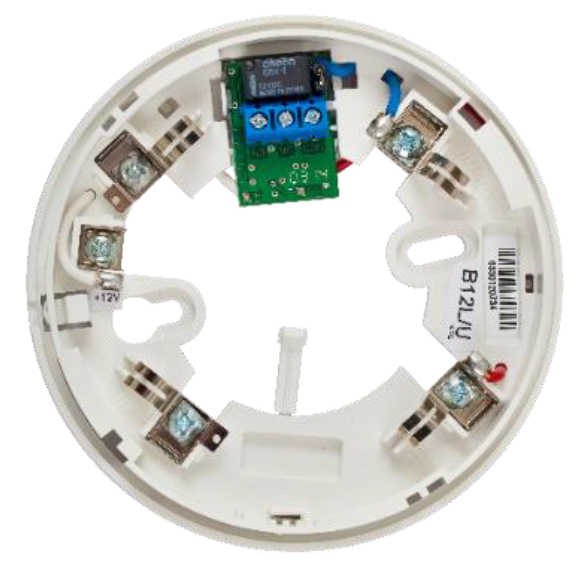

Type de socle: SensoMAG B12


Détecteurs compatibles: SensoMAG F10, F10B, R20, S30, M40.
Si vous avez besoin d’une entrée de câble latérale, utilisez également la deepbase.

Sur le socle, à côté du relais, vous trouverez un jumper.

Jumper activé = verrouillé → le relais commute, mais le détecteur doit être réinitialisé par une réinitialisation de la tension.
Jumper désactivé = non verrouillé → le relais commute pendant environ 8 secondes et le détecteur se réinitialise automatiquement

Le jumper (2) doit être placé sur toutes les prises = le relais ne se réinitialise pas.
L'emplacement et l'ordre réels de NC, NO et COM sur la base peuvent différer de la réalité.
Dans le manuel du SensoMAG B12, vous verrez que les connexions COM et NC sont utilisées.

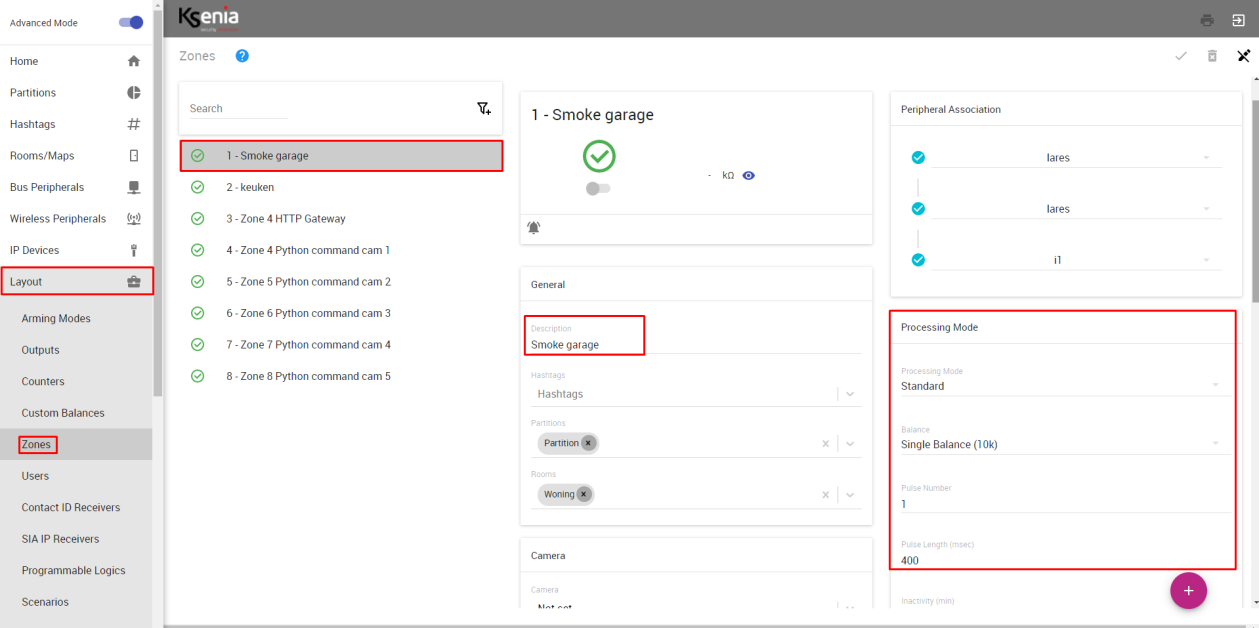

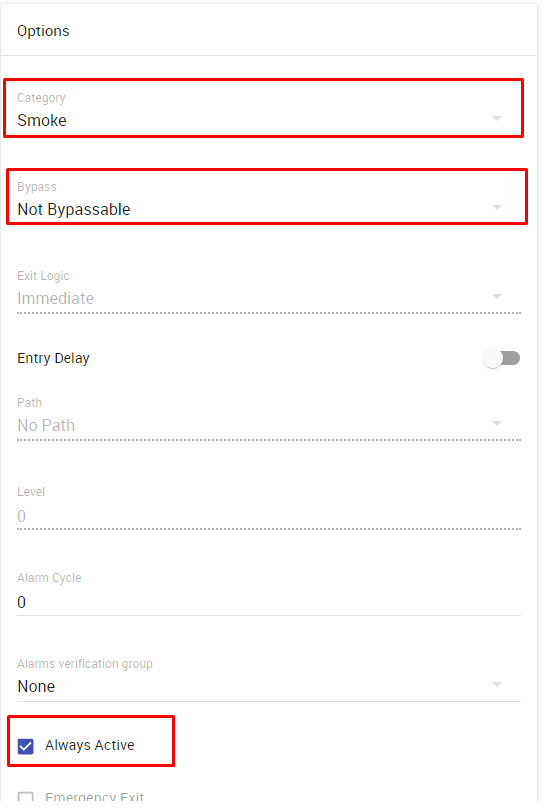

1.1. Zone de programmation




Comme vous utilisez un contact NC, vous pouvez choisir la configuration de zone par défaut 3. Remarque : Une rupture de câble provoquera une alarme et non un dysfonctionnement.

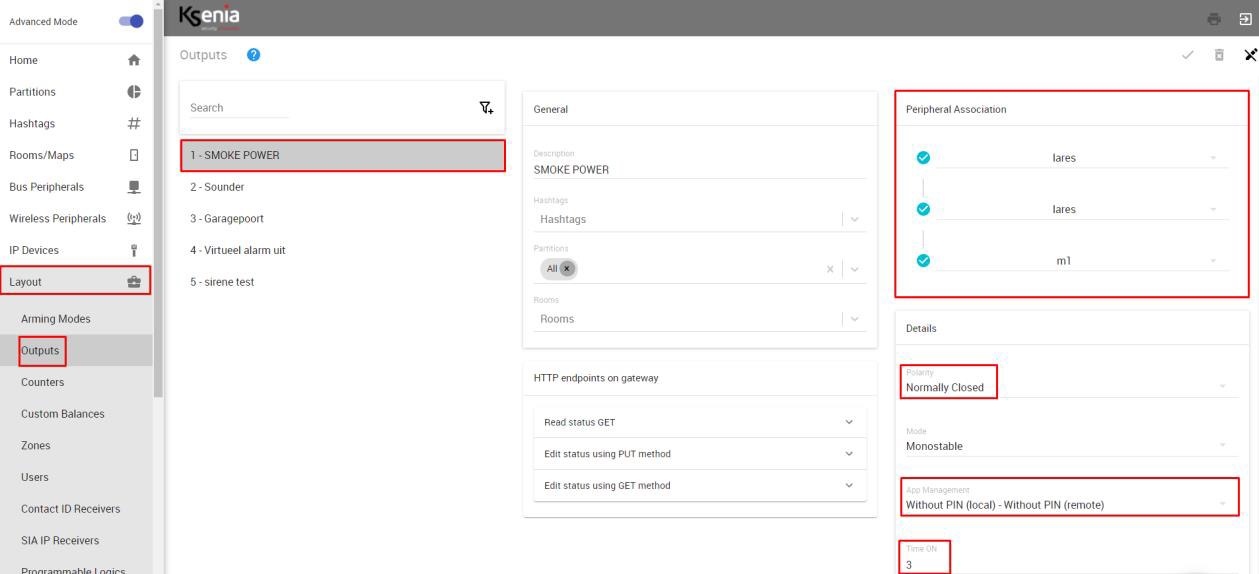

1.2. Programmation de la sortie relais pour un reset incendie

Programmer la sortie M1 (alimentation incendie) pour qu'elle puisse être commandée pour réinitialiser le détecteur de fumée lorsqu'il est en alarme.

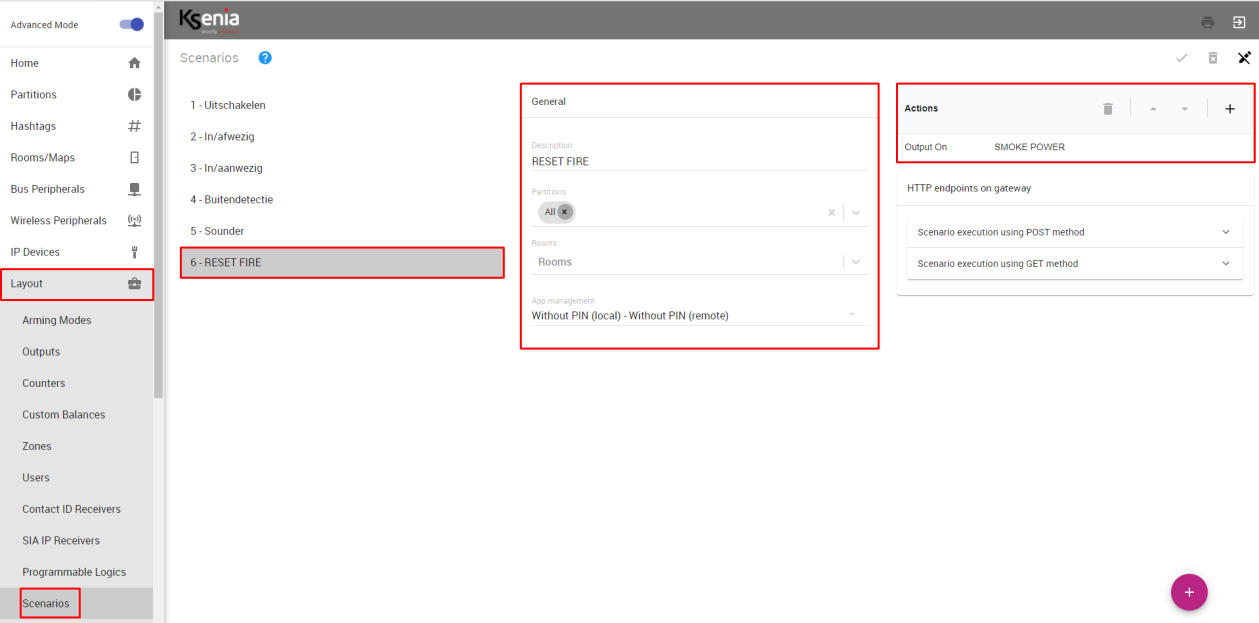

Créez un scénario pour basculer cette sortie:


1.3. Programmation d’une touche rapide pour un reset incendie

Peut également être fait avec un raccourci clavier (par exemple 7)

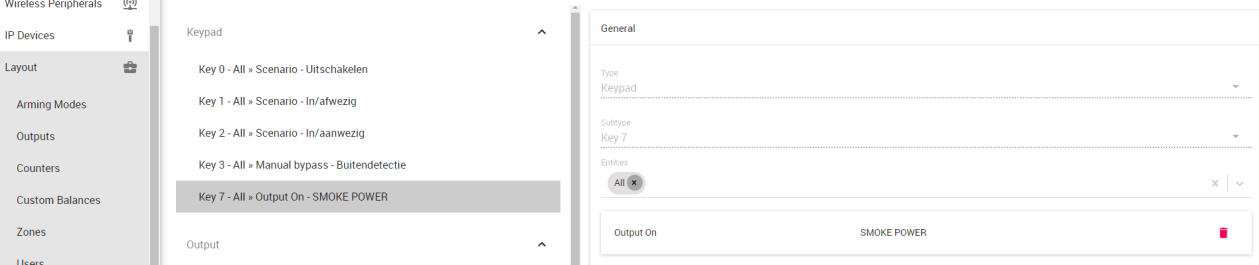

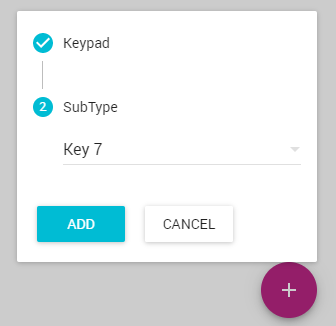

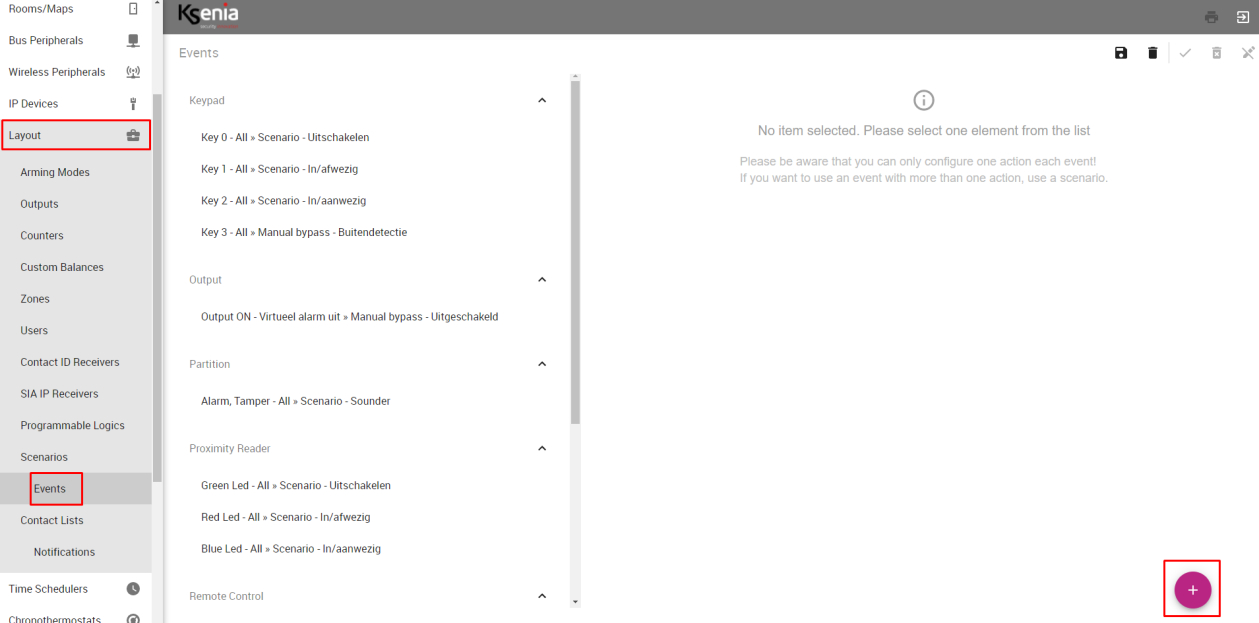

Créez un nouvel événement avec la touche 7 et associez-le à la sortie d'action "activer « smoke power »"

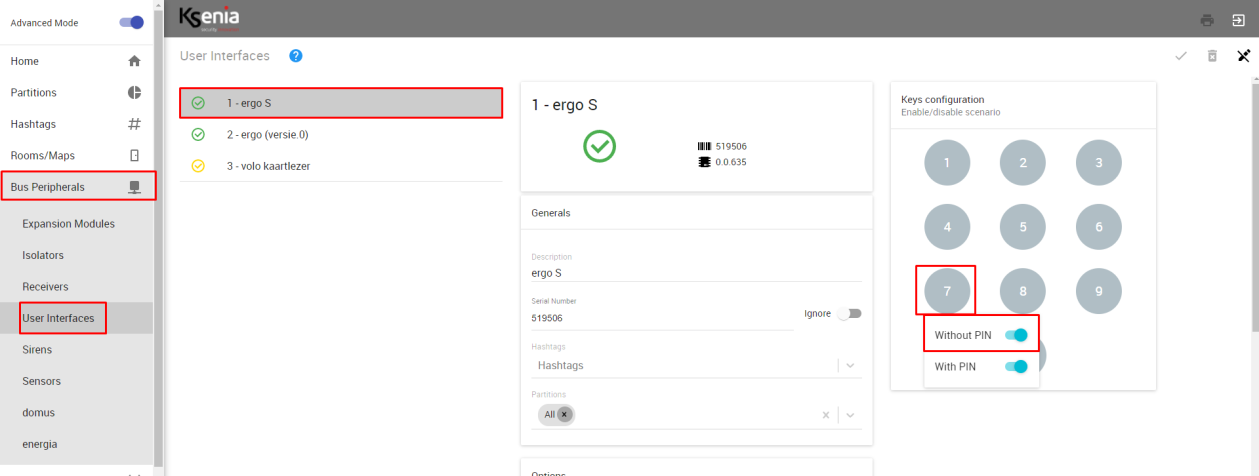

Ajouter une touche rapide sur tous les claviers:

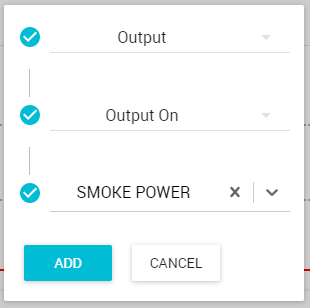

Ajouter une action:


Résultat:




En cas d’alarme incendie: appuyez sur l’étoile afin de voir quel détecteur est en alarme
Pour un reset de détecteur incendie: maintenez la touche 7 enfoncée et confirmez
Pour desactiver les siènes: introduire le code et choisir “desactiver”

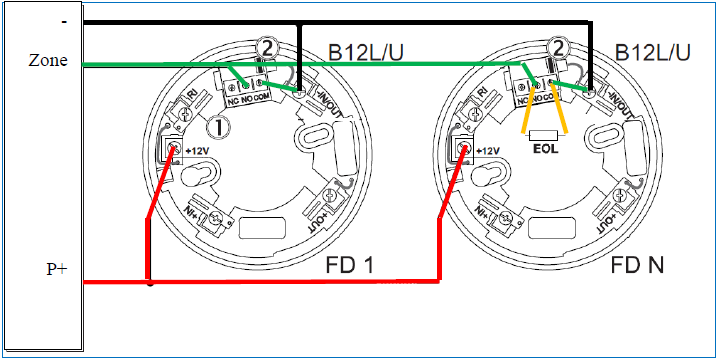

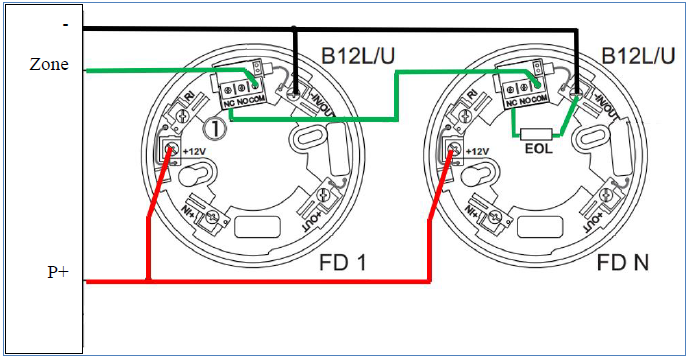

2. Raccordement des détecteurs 3-fils Teletek

Il est possible de connecter des détecteurs de fumée à 3 fils.
Lorsque vous retirez le cavalier, le relais sera actif pendant environ 8 secondes et les détecteurs se réinitialiseront.

Il n'est donc plus nécessaire d'effectuer un reset incendie.
Il suffit alors à l'utilisateur de désarmer le système pour faire taire les sirènes.

Si l'utilisateur souhaite voir quel détecteur est en alarme, il peut le faire en cliquant sur * pendant les 8 premières secondes ou en consultant le journal.




Note:
Lorsque vous utilisez un contact NF, vous ne pouvez pas faire la différence entre alarme et rupture de câble. Si vous le souhaitez, vous devrez utiliser le contact NO.
Pour ce type de connexion, vous devez également utiliser la configuration de résistance que vous pouvez trouver pour les détecteurs de fumée Nebula.

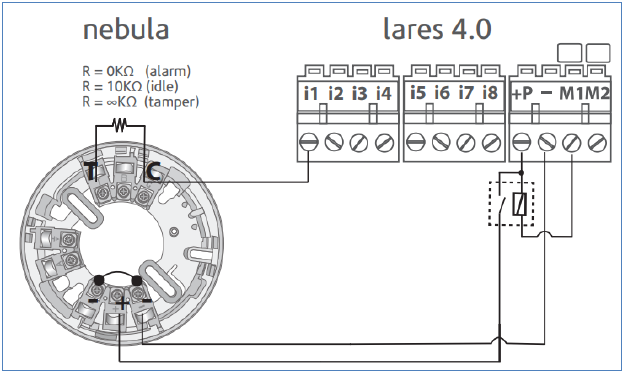

3. Raccordement détecteurs 3-fils Ksenia (Nebula)

Les détecteurs Nebula de Ksenia sont des détecteurs qui ne peuvent être réinitialisés qu'en cas d'alarme en interrompant brièvement la tension positive.
Utilisez un relais supplémentaire ou un module de relais Auxi pour cela.

Pour activer la zone, placez une résistance de 10KΩ entre les bornes T et C.
En raison de la connexion spécifique, il n'est pas possible de placer plusieurs détecteurs Nebula sur la même zone.

Lorsqu'un détecteur est éteint ou qu'il y a une rupture de câble (com ou fil de signal), la centrale reconnaîtra cela comme un sabotage.

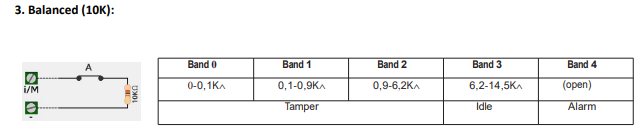

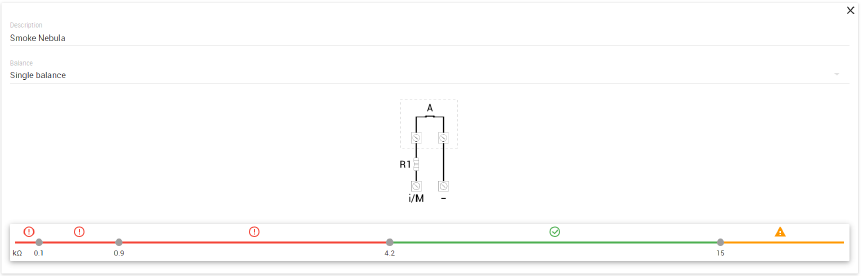

Pour que le détecteur de fumée Nebula fonctionne, vous devez créer une configuration de résistance spéciale.


Pour le reset incendie et l'interruption de l'alimentation, il faut utiliser la programmation qui se trouve dans les menus 1.2 et 1.3 (voir pages 3-4-5).
