Vervanging van de batterij van de SMARTCAM.

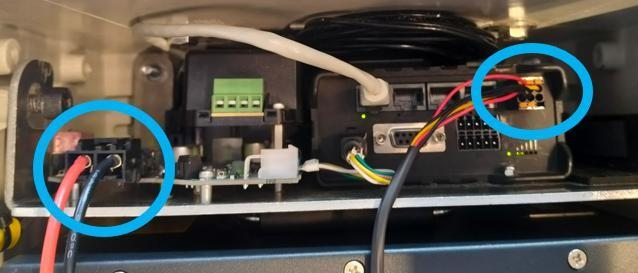

STAP 1: Koppel de twee kabels los die de batterij verbinden met het moederbord en de router.



STAP 2: Verwijder de batterij uit de behuizing


STAP 3: Plaats de vervangende batterij in de behuizing

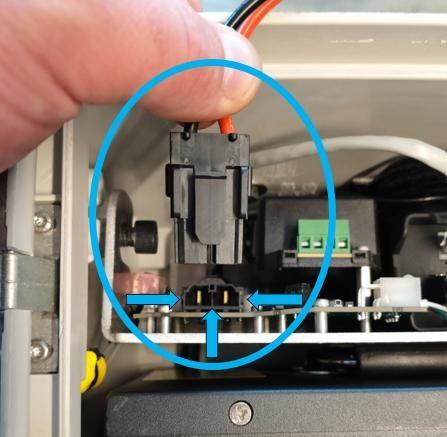

STAP 4: Sluit eerst de voeding aan op het moederbord.

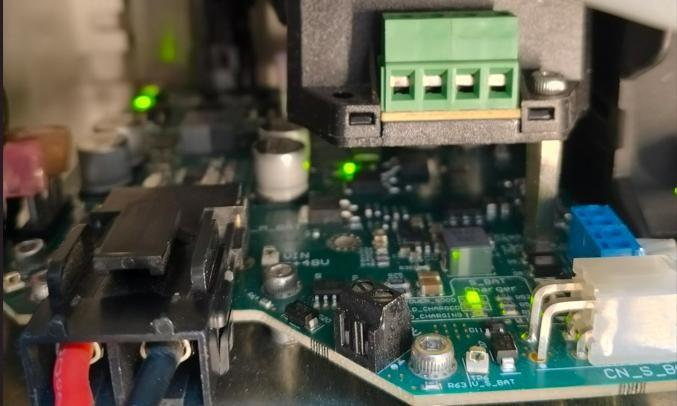

STAP 5: U kunt controleren of de voeding goed is aangesloten door de status van de LED's op hetmoederbord te controleren

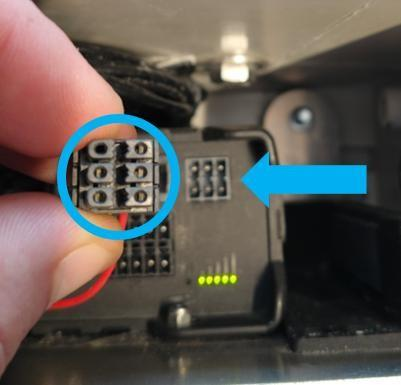

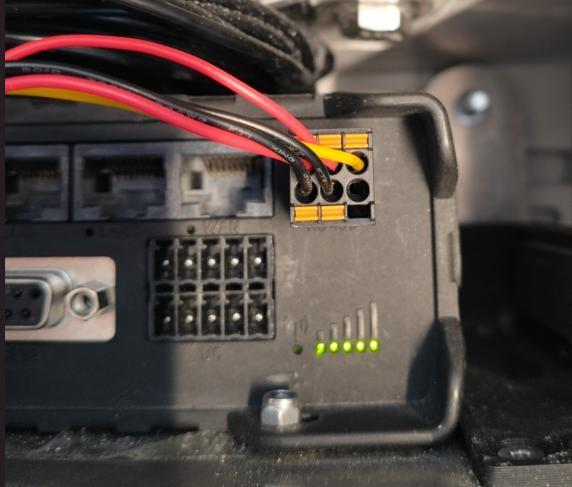

STAP 6: Zodra de stroomvoorziening goed is aangesloten, kunt u de tweede kabel aansluiten op de RS485-poort van de router.


Warning
Opgelet

STAP 7: Het is essentieel om minimaal 5 minuten te wachten om de router te laten opstarten en de mobiele verbinding te activeren


LAATSTE BELANGRIJKE STAP VOOR HET SLUITEN VAN DE KIST


STAP 8: Controleer de status van de LED's


De signaalsterkte-indicatoren bevinden zich in de rechterbenedenhoek.

Hoe meer indicatoren branden, hoe beter de signaalkwaliteit. Wacht tot de indicatoren continu groen branden voordat u verdergaat.

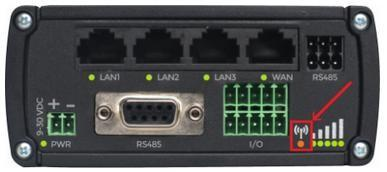

Controleer ook de verbindingsstatusindicator aan de hand van de onderstaande tabel.


Groen en rood knipperen om de 0,5 seconde afwisselend

Groen, rood en oranje knipperen om de 0,5 seconde afwisselend

Rood knippert om de 1 seconde

Oranje knippert om de 1 seconde

Groen knippert om de 1 seconde

Rood brandt en knippert snel tijdens de gegevensoverdracht

Oranje brandt en knippert snel tijdens de gegevensoverdracht

Groen brandt en knippert snel tijdens de gegevensoverdracht
Geen simkaart of verkeerde pincode

Verbinding met gsm

Verbonden met 2G, geen datasessie tot stand gebracht

Verbonden met 3G, geen datasessie tot stand gebracht

Verbonden met 4G, geen datasessie tot stand gebracht

Verbonden met 2G met datasessie

Verbonden met 3G met datasessie

Verbonden met 4G met datasessie
