NX-595E VS UltraSync +

Met de NX-595E is het mogelijk om via de UltraSync applicatie (en webbrowser) verbinding te maken met het NX-systeem. Om bijvoorbeeld in/uit te schakelen, logboek te lezen, relais te activeren… en dit via een IP netwerk. Ook kunnen PUSH berichten worden verstuurd.

Zorg er voor dat de module de laatste FW versie bevat. Hieronder wordt uitgelegd hoe men de module eventueel kan updaten. Dit kan via de DL-900 (versie 4.2.1.0 of hoger).
  1. Sluit de NX-595E aan op de NetworX bus (POS, COM, DATA). Plaats via de RJ-45 poort de module op het IP netwerk.
  2. Plaats het systeem onder spanning.
  3. Open en sluit de programmeermode. Controleer via het logboek of de module 191 correct geregistreerd werd.

Update indien nodig

  1. Maak verbinding met de NX-595E via TCP-IP met de DL-900
  2. Open de programmatiebladen van de NX-595E en klik op “update NX-595E” in het tabblad “opties”
  3. Kies het bestandstype MIF3 file (*.MIF3) en open het Firmware bestand
  4. De FW wordt nu in de module geladen, nadien verbreekt de DL-900 de verbinding, wacht +/- 2 minuten en maak opnieuw verbinding. (indien nodig, start de module opnieuw op)
  5. Open de programmatiebladen van de NX NX-595E en klik op “update NX-595E” in het tabblad “opties”
  6. Kies het bestandstype MIF3 file (*.MIF3) en open het bestand om de webpagina up te daten
  7. De FW wordt nu in de module geladen, nadien verbreekt de DL-900 de verbinding, wacht +/- 2 minuten.
  8. (het bestand CNVR0007_English.MIF3 kan eventueel ook geladen worden als je gebruik maakt van het vocale gebeuren van de NX-595E)

Begin programmering

  1. Plaats de standaardwaarden in de module (open programmeermode van module 191 en bevestig adres 910 met #). Sluit vervolgens de programmeermode en wacht 12 seconden (Polling).
  2. Open de programmeermode opnieuw van module 191 en wijzig volgende adressen:
    1. Adres 19: deactiveer optie 2 & activeer optie 6 (programmeren via webbrowser mogelijk zonder in programmatie te zijn)
    2. Adres 21: bekijken het DHCP adres die de module krijgt (4 segmenten)
  3. Sluit de programmeermode, en wacht 12 seconden (Polling).
Via een PC in dezelfde range van het netwerk kan men nu verbinding maken met de webbrowser (aan te raden webbrowser: google Chrome)

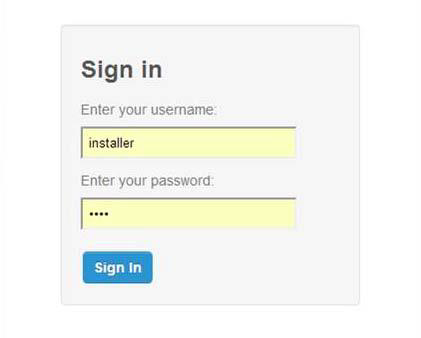

Log in als installateur:
  1. Username: installer
  2. Password: installateurscode bv.: 9713


Vervolgens ben je ingelogd op de module en kan men de verbinding testen Bv. In/uit schakelen (enkel mogelijk met installateurcode indien module 0 adres 43 segment 1 optie 4 & 5 actief staan).

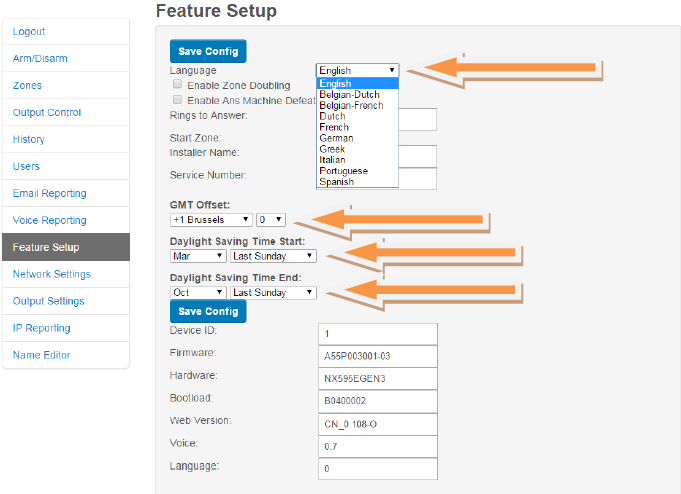

Kies de taal waarin u wilt werken en in welke tijdszone + zomer winter tijd) en druk op “Save Config):

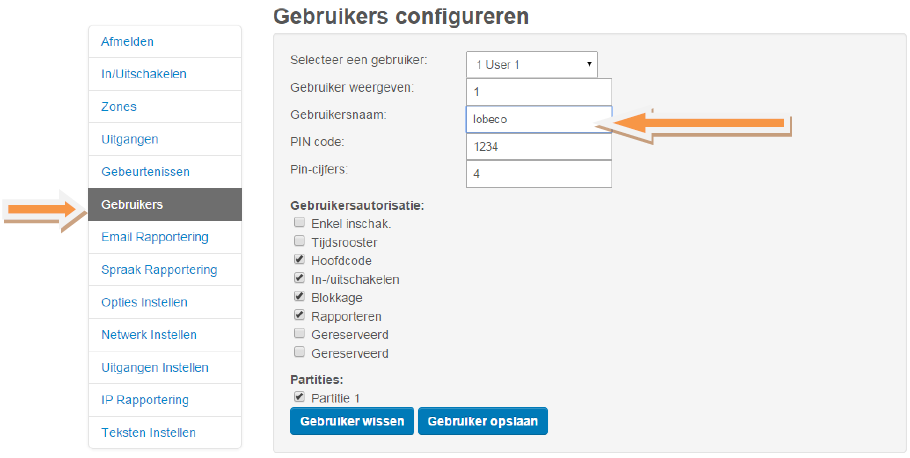

Voeg nu gebruikers toe (in de menu Users) om te kunnen inloggen als gebruiker op de app. of webbrowser.

Bv.: User1

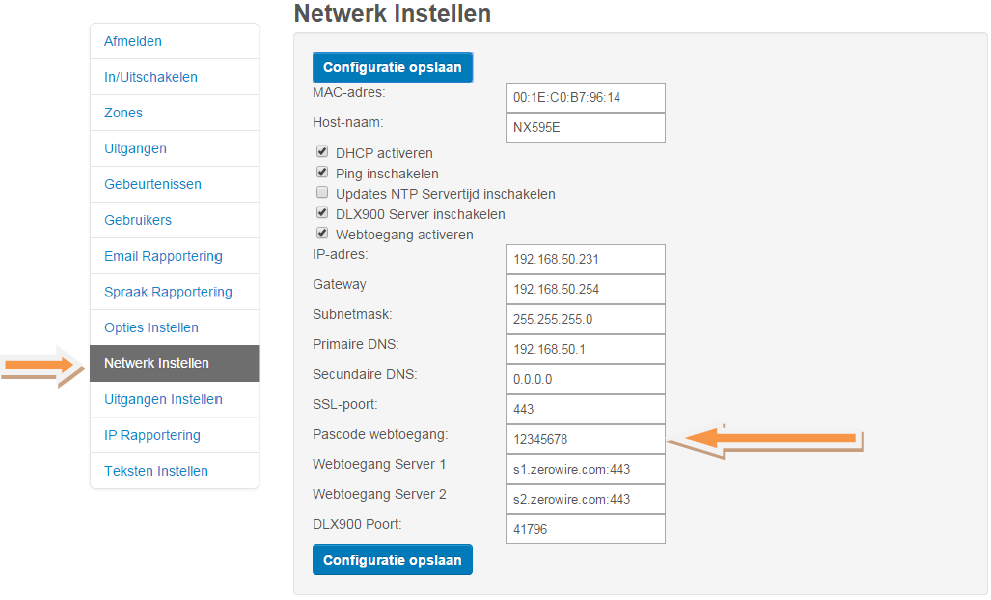

Nadien kan men in de menu “Netwerk instellen” de “Pascode webtoegang” aanpassen (8 cijfers).
Bv.: 12345678

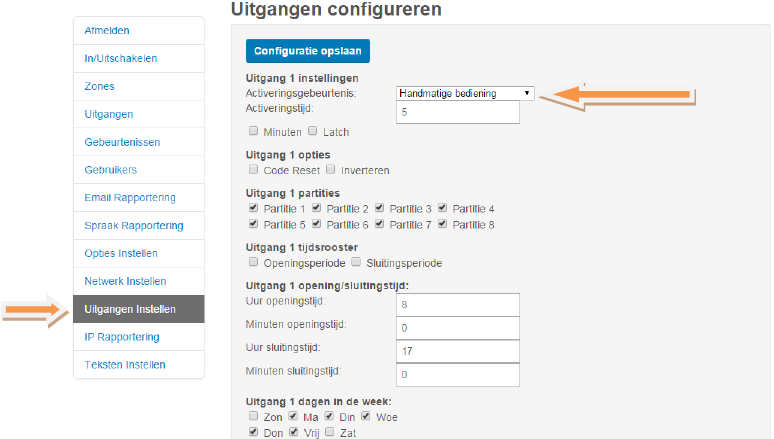

Veder is het nog mogelijk om de uitgangen te gaan configureren van de NX-595E in de menu “uitgangen instellen”. Via het event ‘’handmatige bediening’’ kan je de uitgang sturen via de applicatie.

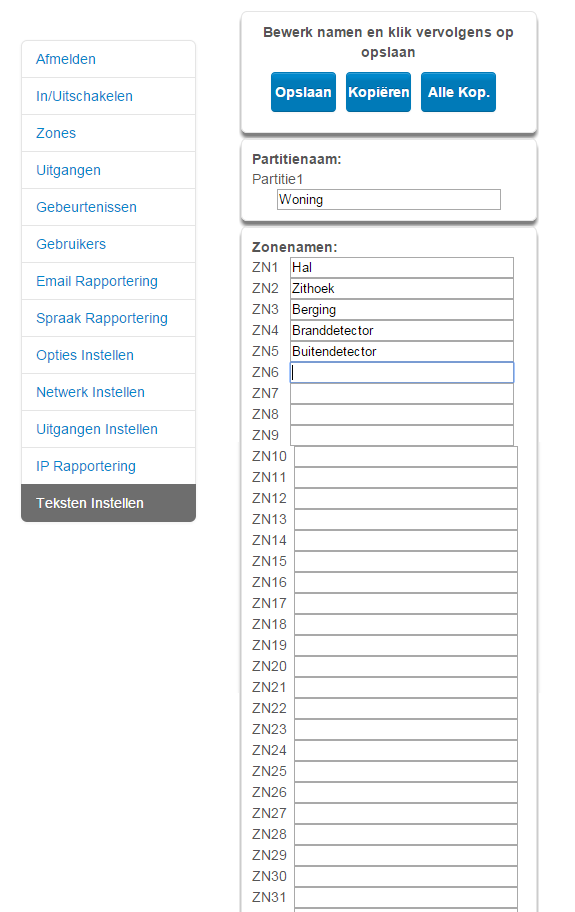

En via “teksten Instellen” kan men de teksten aanpassen.

Uitleg knoppen:
  1. Opslaan: huidige aanpassingen opslaan in de NX-595E
  2. Kopiëren: huidige aanpassingen kopiëren naar de NX-1820E klavieren
  3. Alle Kop.: alle teksten kopiëren naar de NX-1820E klavieren


Hieronder volgt de uitleg hoe men de applicatie (UltraSync +) kan gaan gebruiken:

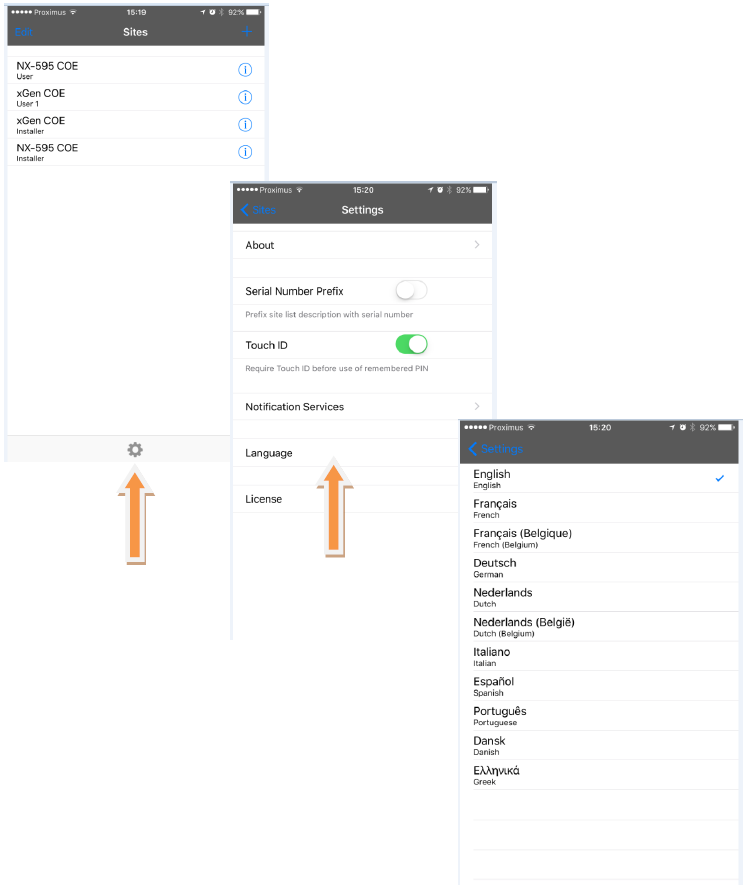

Zorg eerst en vooral dat de APP de taal weergeeft zoals gewenst.



Voeg een site toe:

Naam alarmsysteem : vrij te kiezen (Bv. Voornaam eindklant)
Beschrijving : vrij te kiezen (Bv. Familienaam eindklant)
Serienummer : vindt men terug op de NX-595E of in de webbrowser.
Pascode : zelfde “Web Access Passcode” zoals ingegeven in de webbrowser (Bv. 12345678)
gebruikersnaam: zelfde als aangemaakt in de webbrowser (Bv. lobeco)
PIN : zelfde als aangemaakt in de webbrowser (Bv.1234)



Indien alle bovenstaande instellingen correct werden uitgevoerd, dan is het mogelijk om het NX-systeem te gaan bedienen van de Webbrowser en/of via de applicatie

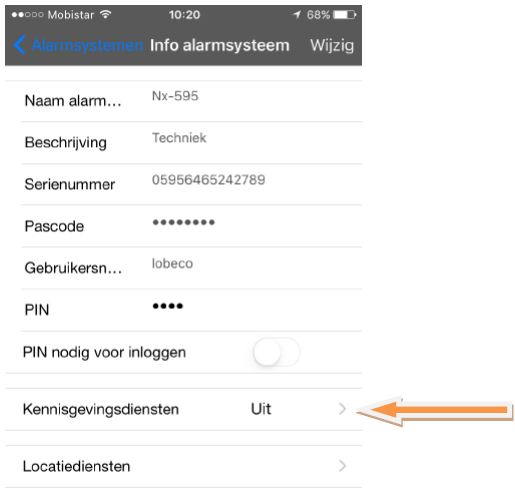

Nu kan men de PUSH meldingen activeren. Druk op “Kennisgevingsdiensten”

De APP zal voor u een unieke naam genereren voor de smartphone / tablet.

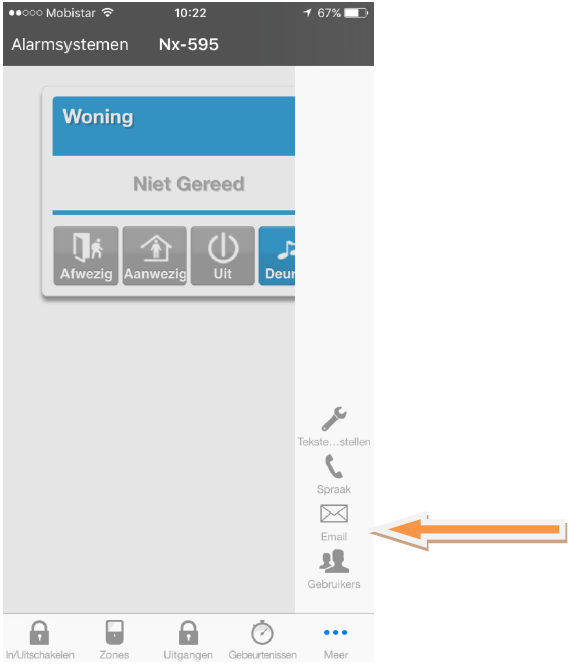

Open vervolgens de APP en ga naar het tabblad Email. (Deze handeling kan ook via de webpagina gedaan worden)

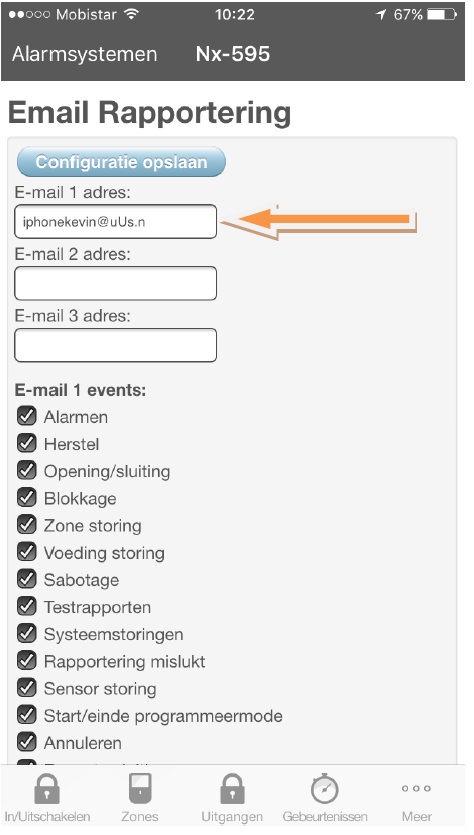

Vul nu de unieke naam in, die voor u werd gegenereerd en selecteer de gebeurtenissen die moeten worden doorgestuurd.

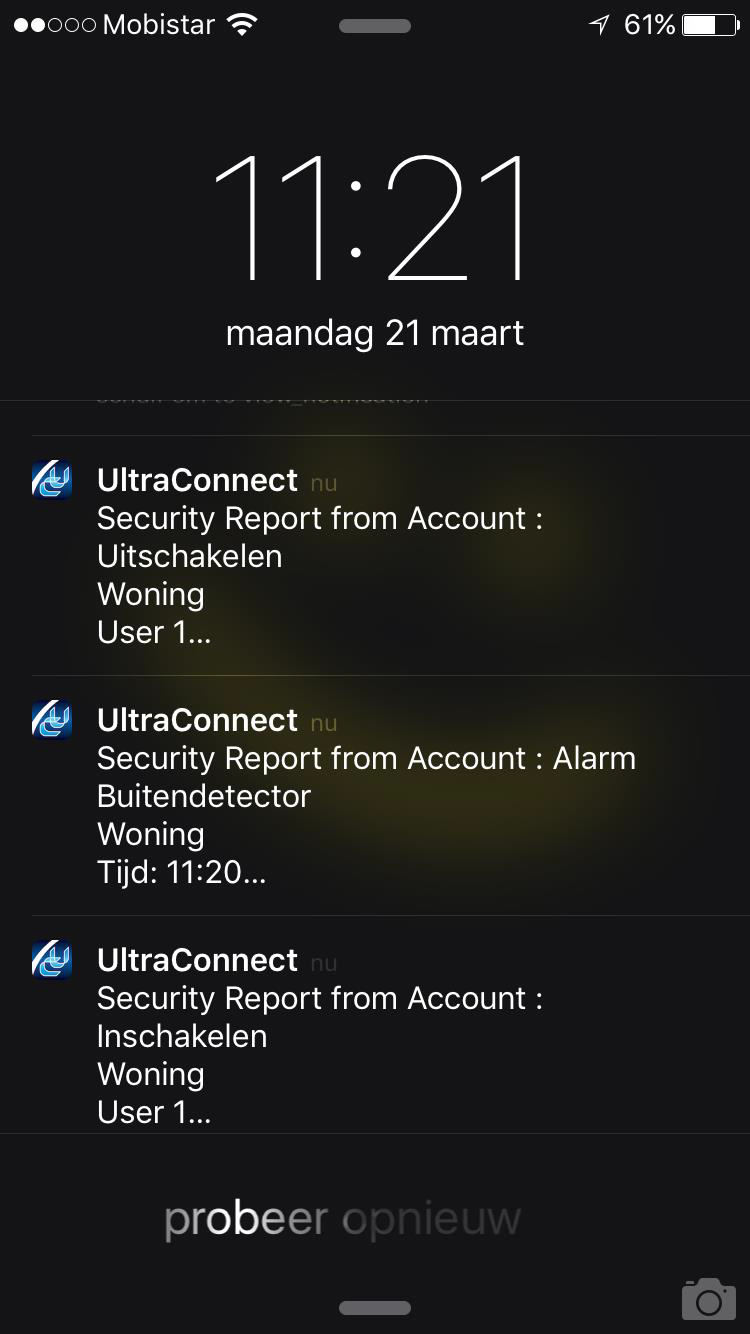

Nu zal de ontvanger PUSH meldingen ontvangen:



Via de NX-595E is het ook mogelijk om IP reporting naar een meldkamer te configureren.
Het volstaat om in te loggen via de web browser (Google Chrome) met de installateurgegevens en vervolgens naar het menu IP reporting te navigeren.

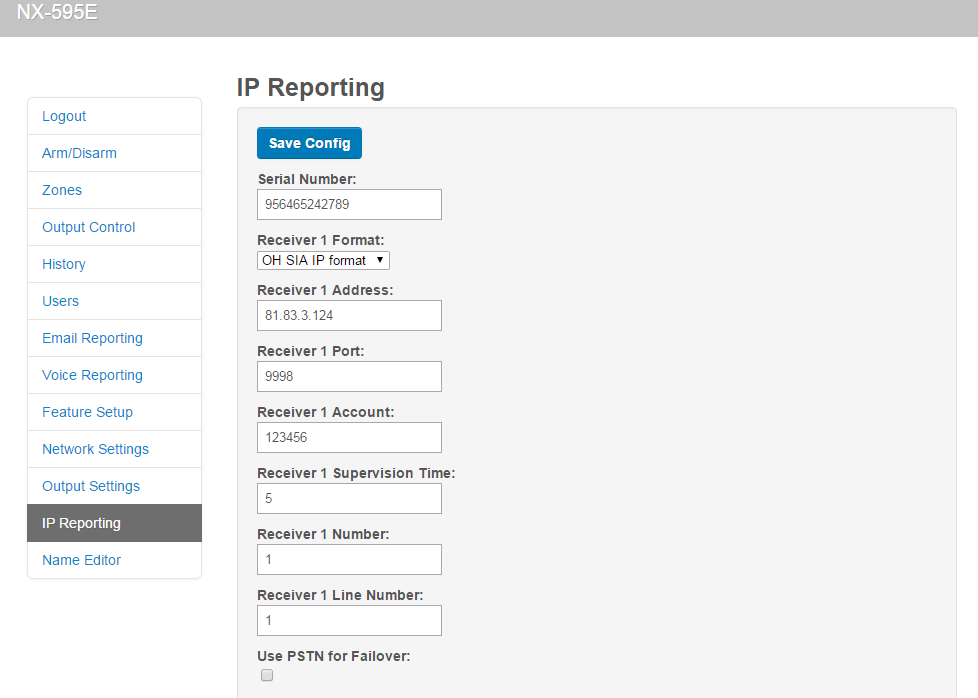

Optie 1: rechtstreeks IP reporting naar de meldkamer met OH (SIA of CID protocol).



Receiver 1 Format: OH SIA IP format (Osborn Hoffman SIA IP format), hier kan je ook sturen via CID (OH CID IP format).
Receiver 1 Address: IP adres van de meldkamer
Receiver 1 port: alarm poort van de meldkamer
Receiver 1 Account: prom nummer

Use PSTN for failover: de PSTN kiezer van de centrale kan worden gebruikt als backup voor de IP reporting. Het volstaat dan om deze optie te activeren en de kiezer van de NX centrale te configureren (module 0, adres 0 t.e.m. 4).

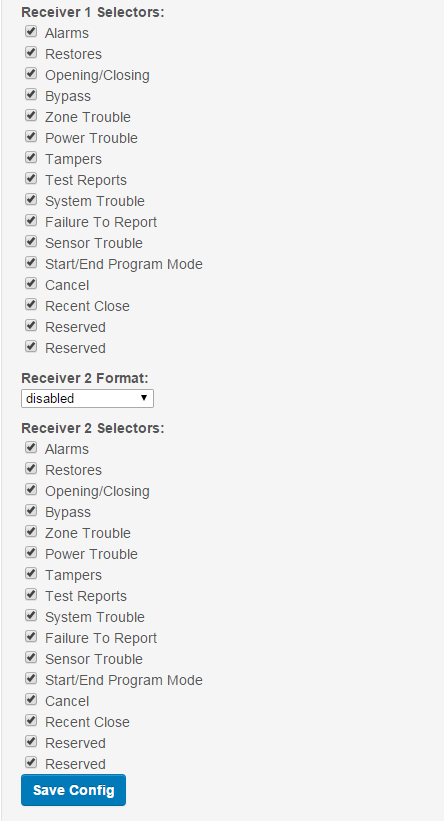

Te versturen gebeurtenissen:



Indien een 2de ontvanger:
Idem configuratie als ontvanger 1.

*indien meldingen rechtstreeks naar OH bij Securitas Meldkamer worden gestuurd stel het protocol in op Contact ID.*

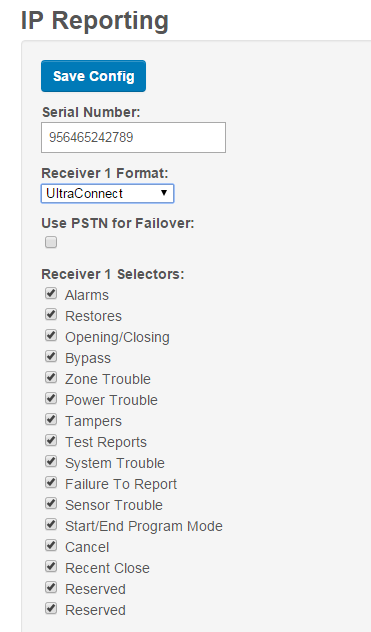

Optie 2: IP reporting via de UltraSync Cloud. Dit is mogelijk als de desbetreffende meldkamer kan worden geselecteerd in de UltraSync Cloud. Het volstaat dan om bij Receiver 1 format “UltraConnect” te selecteren en de gewenste gebeurtenissen aan te vinken.



Alle communicatie verloopt dan naar de UltraSync Cloud en via de login gegevens van de UltraSync webportal zal u de desbetreffende meldkamer kunnen selecteren. https://webportal.ultra-sync.com/

Opmerking: eenmaal de NX-595E is geregistreerd in de UltraSync Cloud kan deze niet meer rechtstreeks rapporteren naar een meldkamer (zie optie 1).

Mocht u nog vragen hebben over deze programmatie of onze inbraaksystemen, aarzel dan zeker niet om contact met ons op te nemen.

Als laatste vind u hier een overzicht van de poort-structuur die de NX-595 gebruikt voor de communicatie:

Up/Downloading Poort: 41796
Http Poort: 80
Https Poort: 443

URL voor UltraSync Servers:

Ethernet 1
eu1.ultraconnect.com
Ethernet 2
eu1.zerowire.com

Portal
webportal.ultra-sync.com
webportal-eu.ultraconnect.com
DLX900
webauth-a.ultra
connect.com
webauth-b.ultraconnect.com
Automation via SonicWALL
side-A - vpn-eu1a.ultra
connect.com
side-B - vpn-eu1b.ultraconnect.com
Automation via SSL
side-A - ssl-1a.u
ltraconnect.com
side-B - ssl-1b.ultraconnect.com
