Met het NXG-1830, NXG-1831, NXG-1832 of NXG-1833 klavier is het mogelijk om uw bedrijfslogo te vertonen.

Om een bedrijfslogo aan te maken hebt u de volgende zaken nodig :
  1. een PC of laptop met een programma om .bmp bestanden aan te passen/creëren (bijvoorbeeld, Microsoft Paint)
  2. DLX900 v5.15 of hoger om een .MIF3 te maken van een .bmp bestand
  3. USBUP-EUR-V2 of DLX900 om het bestand (.MIF3) op het NXG-183X klavier te uploaden
Het bedrijfslogo bestand kan aangemaakt worden met een PC en een programma zoals Paint. Om het
bestand aan te maken en te uploaden kan je de volgende stappen volgen:

  1. Creëer een afbeelding met een programma dat .bmp bestanden kan bewerken en opslaan bv. MS Paint op een Windows PC. Enkel zwart wit afbeeldingen zijn mogelijk, kleuren en grijstinten zijn niet ondersteund. De maximale grote van het bestand is 256 x 48 pixels (totale grote scherm NXG-183X).
Als voorbeeld ziet u hieronder de bestand eigenschappen in MS Paint met de juiste relevante opties:



      2. Sla de voorbereide afbeelding op als een zwart wit bestand met extentie .bmp. voor MS paint kies je monochrome bitmap (* .bmp, * .dib).
      3. Open de DLX-900 software (versie 5.15 of hoger), maak connectie met het systeem of open de klant met een NXG-183X-EUR klavier waarvoor u het bedrijfslogo wil uploaden.

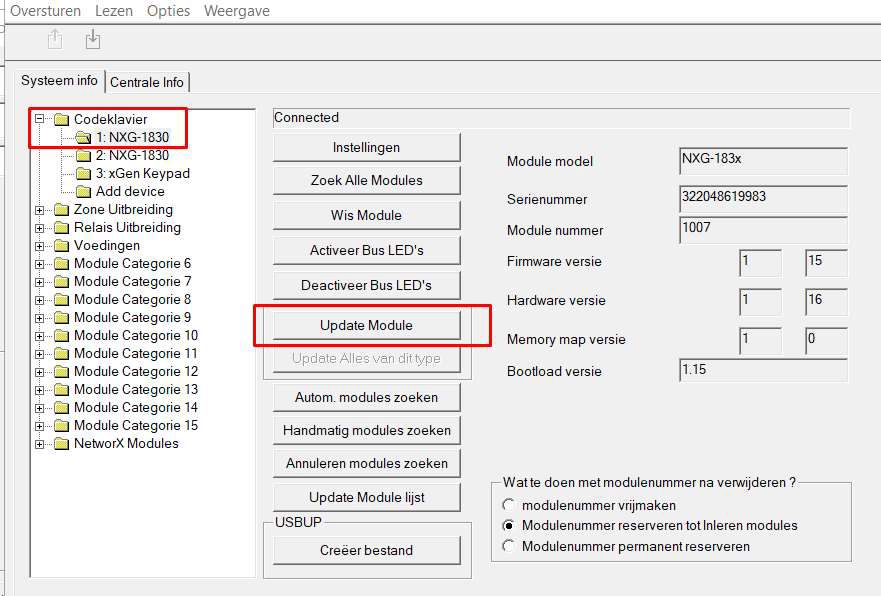

      4. Ga naar modules/ module info / codeklavier. Selecteer het NXG-183X klavier.

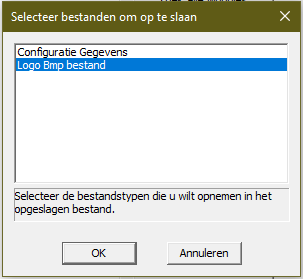

      5. Klik op creëer bestand knop in USBUP sectie. Vervolgens, selecteer je Logo Bmp bestand zoals hieronder. Klik op OK.



      6. In het selectie venster kiest u voor het .bmp bestand die we hebben aangemaakt in stap 2.
      7. Het aangepaste bestand selectie venster opent, kies hier de opslaglocatie en de benaming om dit op te slaan klik op opslaan.

Dit bestand kan je nu gebruiken om op NXG-183X klavieren te plaatsen.

Nu kan je het net gecreëerde bestand op het NXG-183X codeklavier uploaden.
Klik op update module en volg de stappen op het scherm.

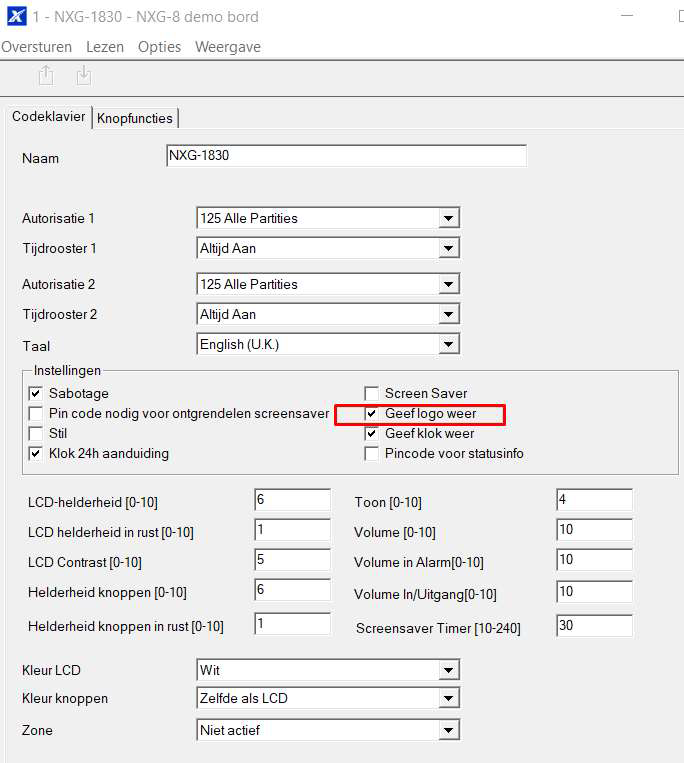

Activeer de optie “geef logo weer” in de instellingen van de klavieren:
