Connecter ONDA L sur un NetworXConnect




Pannel settings via DLX900:





Connecter ONDA L sur un Ksenia Lares 4.0

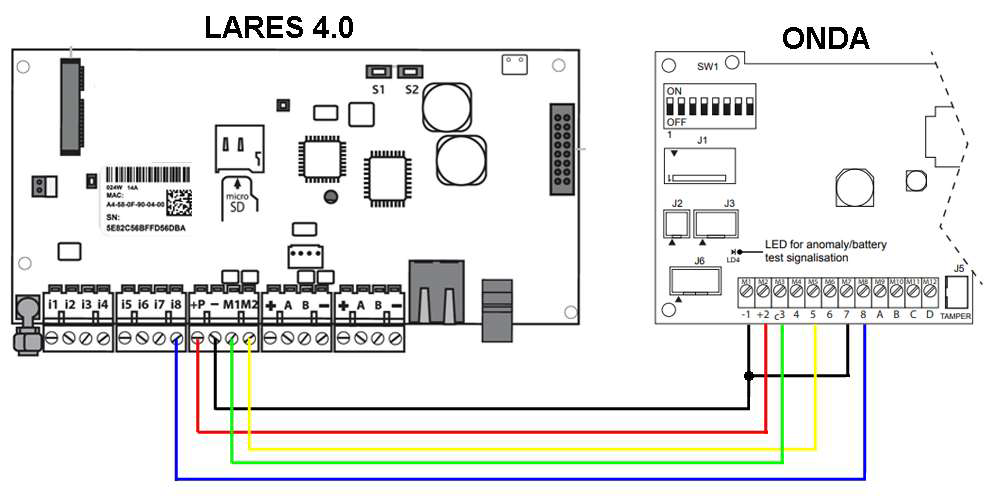

Comment raccorder une sirène ONDA sur KSENIA Lares 4.0 (commande négative)



POSITIONS DES DIP SW



1° ON = 3 minutes, bas = 8minutes en cas de sabotage
2° OFF = Maintien – pour la sirène
3° ON = Réglage du son en mode croissant et décroissant
4° OFF = Flash intermittant
5° ON = Maintien flash négatif
6° OFF = Sortie Latch, flash continu, ne tient pas compte du réglage dip 1
7° et 8° Réglages sur le flash niveau couleur, par défaut ON et ON
I8 = ZONE SABOTAGE SIRENE EXTERIEUR
P+ = ALIMENTATION POSITIVE
- = MASSE 0V
M1 = MAINTIEN SIRENE (SORTIE NC 0V monostable 3 minutes)
M2 = MAINTIEN FLASH (SORTIE NC 0V BISTABLE (LATCH))
