Mettre en place un réseau chez Teletek

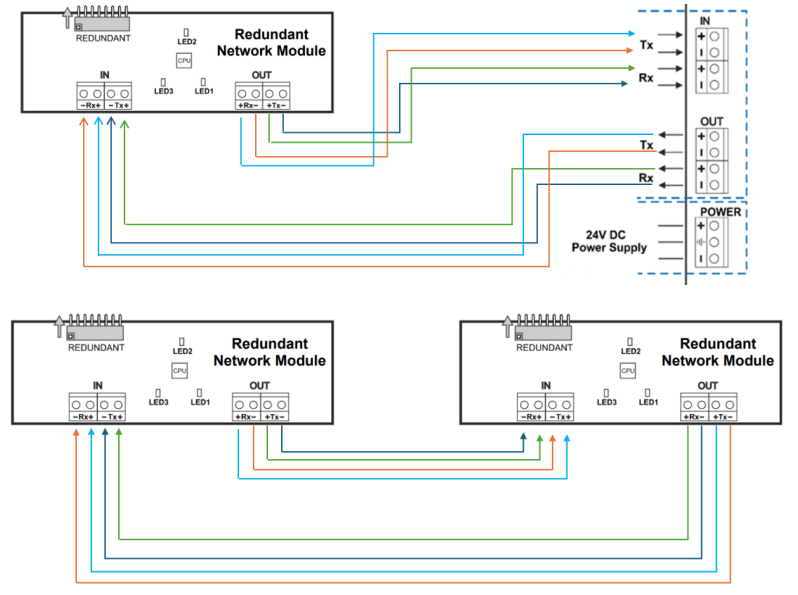

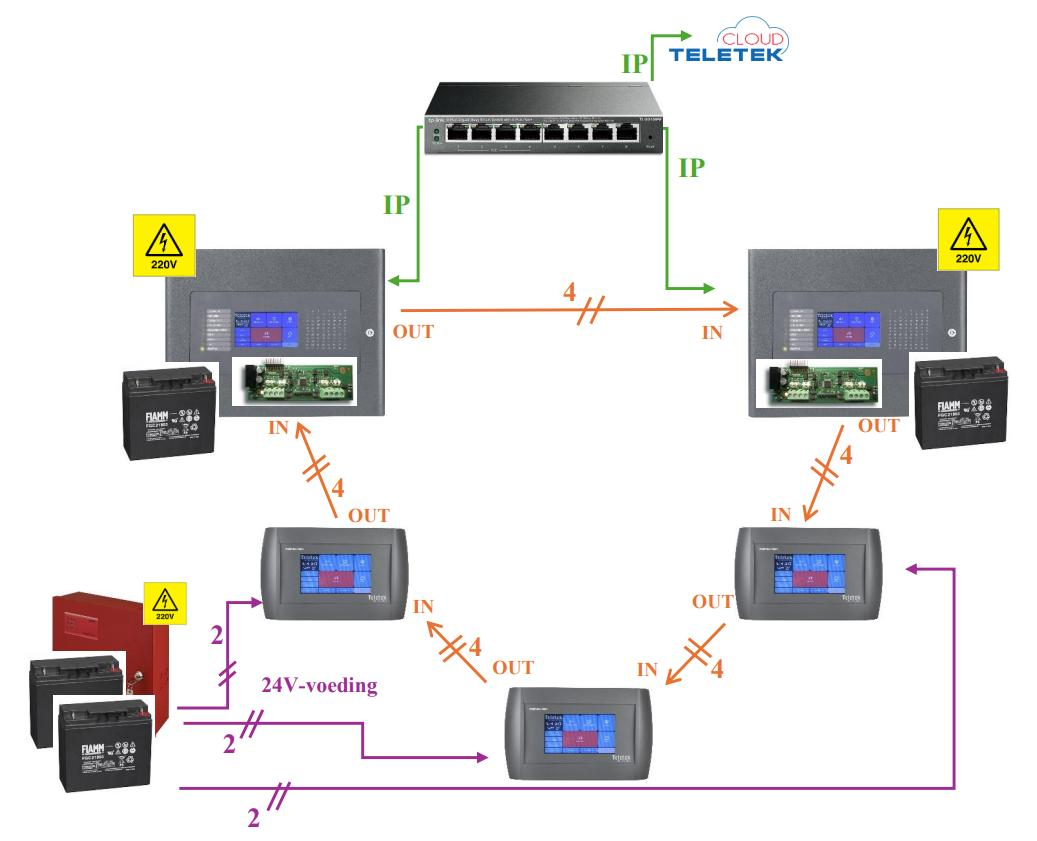

Option 1 : Connexion redondante via carte RNC

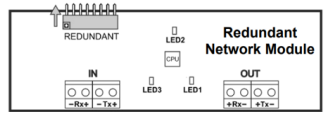

LED clignotante 1 = communication de données du côté OUT
LED clignotante 2 = carte réseau redondante active (voir réglages à la page suivante)
LED clignotante 3 = communication de données du côté IN


Les paramètres du réseau se trouvent qu’en niveau d’acces 3.

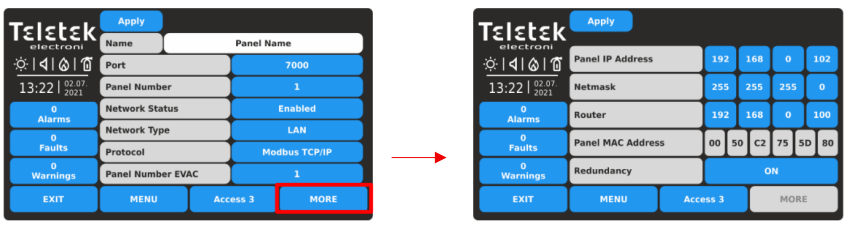

Système → Programmation → centrale → réseau → paramètre réseau



Nom : Vous pouvez nommer n'importe quel panneau ou carte répétiteur
Port : Obligatoire si vous souhaitez faire de la redirection de port sur le réseau TCP/IP
Numéro de panneau : Vous devez attribuer à chaque carte centrale et à chaque carte répétitrice un numéro d'identification unique
État réseau : Activez la carte réseau
Type de réseau : Choisissez RS485 (carte réseau redondante)
Protocole : Important uniquement pour les logiciels de gestion d'immeuble (choisissez Modbus TCP/IP)
Numéro de panneau EVAC : Important uniquement pour les panneaux d'évacuation.
En cliquant sur « plus », vous pouvez ajuster les paramètres TCP/IP (statique/DHCP) et aussi activer ou désactiver la redondance sur la carte RNC

Une fois que vous avez changé tous les réglages, vous pouvez relier le(s) commutateur(s) et les plateau(s) de répétition(s) entre eux.
Pour cela, vous devez également activer le niveau utilisateur 3 puis :
Système → Programmation → centrale → réseau → centrales

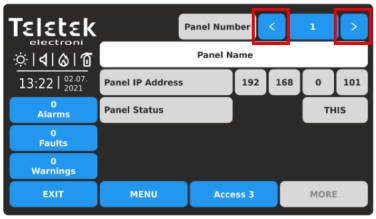

Lorsque vous partez du panneau avec ID 1, vous verrez ce qui suit :



Il n’est pas nécaissaire de faire quoi que ce soit ici.

Avec les flèches, vous pouvez augmenter ou diminuer le DI.

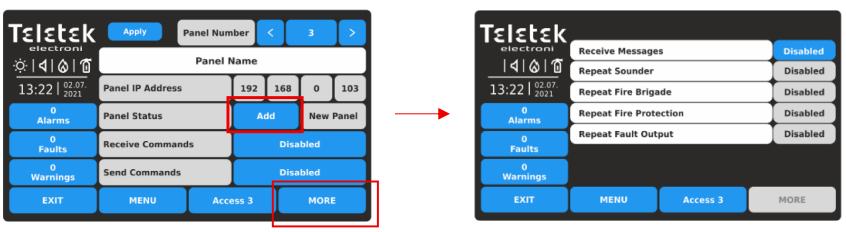

Lorsque vous arrivez à un panneau qui n'est pas encore lié, vous pouvez l'ajouter en cliquant sur « ajouter ».
Ensuite, vous pouvez activer la réception et l'envoi d'actions.
N'oubliez pas de confirmer les ajustements (en haut à gauche).
Dans la rubrique « plus », vous pouvez choisir si le panneau ou le tableau de répétition lié doit recevoir et envoyer des messages depuis le panneau/tableau de répétition sur
lequel vous travaillez actuellement. Pour cela, activez la première option.



Répétez cette action sur le(s) autre panneau de contrôle/carte(s) de répétition.

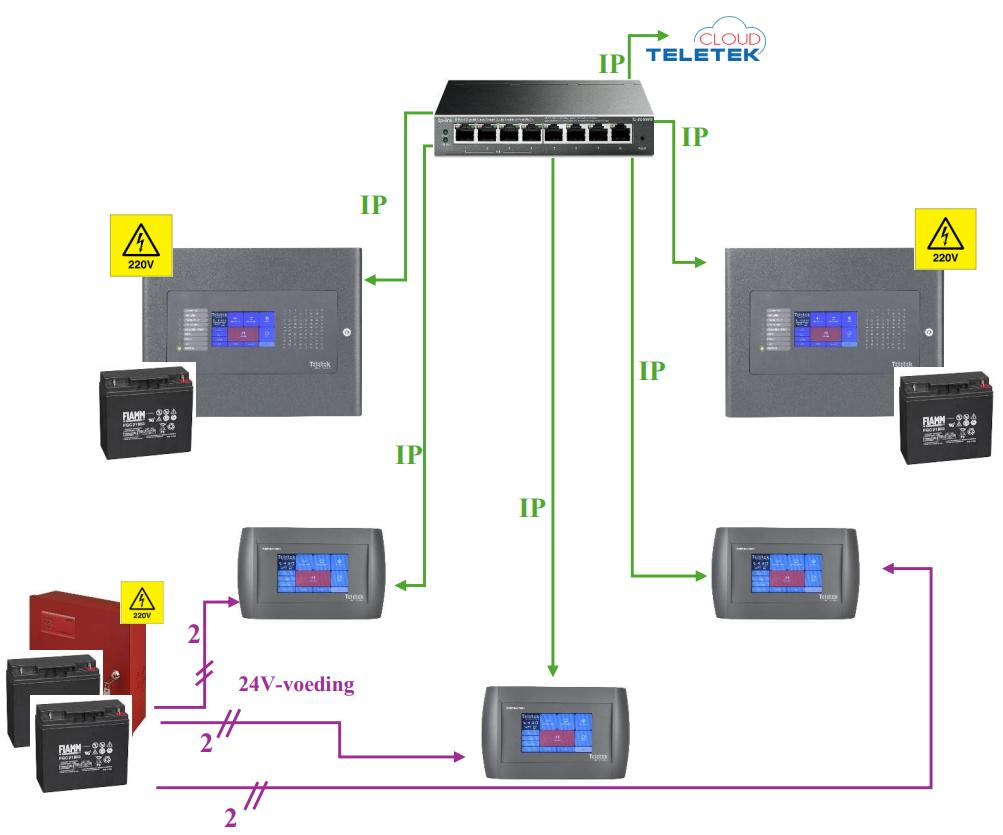

Option 2 : Connexion via réseau TCP/IP (non redondant)



Les paramètres du réseau ne se trouvent qu'en dessous du niveau utilisateur 3.

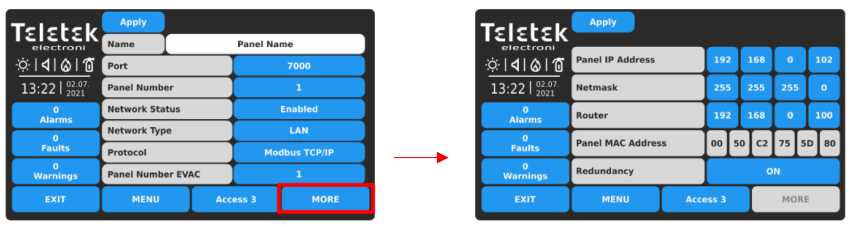

Système → Programmation → centrale → réseau → paramètre réseau



Nom : Vous pouvez nommer n'importe quel panneau ou carte répéteur
Port : Obligatoire si vous souhaitez faire de la redirection de port sur le réseau TCP/IP
Numéro de panneau : Vous devez attribuer à chaque carte centrale et à chaque carte répétitrice un numéro d'identification unique
État réseau : Activez la carte réseau
Type de réseau : Choisissez RS485 (carte réseau redondante)
Protocole : Important uniquement pour les logiciels de gestion d'immeuble (choisissez Modbus TCP/IP)
Numéro de panneau EVAC : Important uniquement pour les panneaux d'évacuation.
En cliquant sur « plus », vous pouvez ajuster les paramètres TCP/IP (statique/DHCP) et aussi activer ou désactiver la redondance sur la carte RNC.

Une fois que vous avez changé tous les réglages, vous pouvez relier le(s)
commutateur(s) et les plateau(s) de répétition(s) entre eux.
Pour cela, vous devez également activer le niveau utilisateur 3 puis :
Système → Programmation → centrale → réseau → centrales

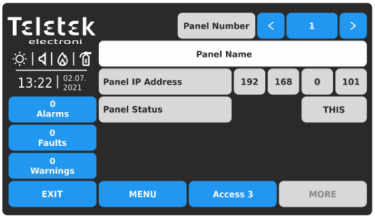

Lorsque vous partez du panneau avec ID 1, vous verrez ce qui suit :



Avec les Habitudes, vous pouvez augmenter ou diminuer le DI.

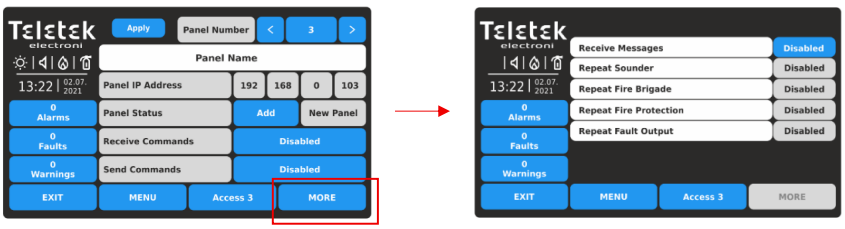

Lorsque vous arrivez à un panneau qui n'est pas encore lié, vous pouvez l'ajouter en cliquant sur « ajouter ».
Ensuite, vous pouvez activer la réception et l'envoi d'actions.
N'oubliez pas de confirmer les ajustements (en haut à gauche).
Dans la rubrique « plus », vous pouvez choisir si le panneau ou le tableau de répétition lié doit recevoir et envoyer des messages depuis le panneau/tableau de répétition sur lequel vous travaillez actuellement. Activez l'option « recevoir des messages » et appuyez sur « appliquer ».


Répétez cette action sur le(s) autre panneau de contrôle/carte(s) de répétition.

Notes

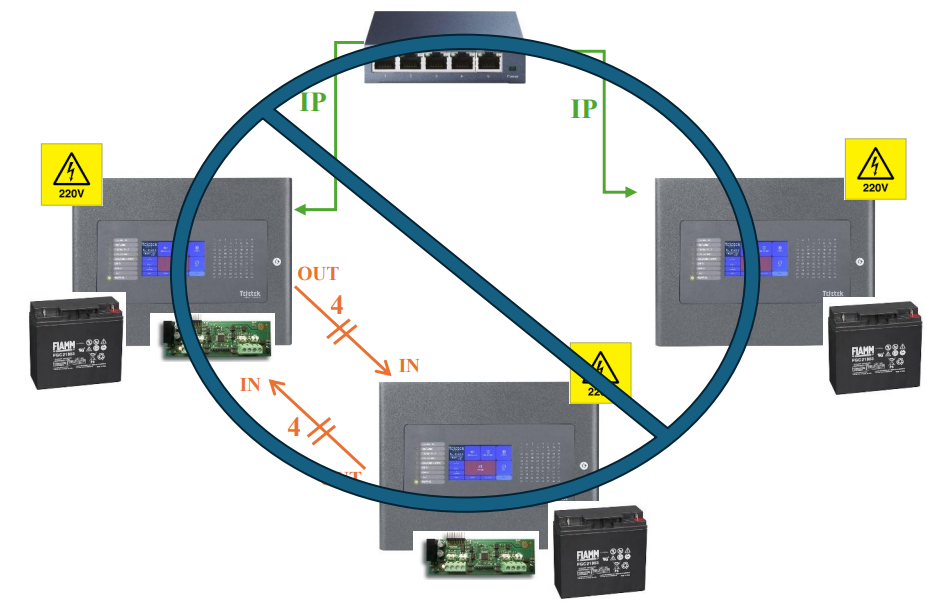

➔ REMARQUE : vous ne pouvez pas combiner l'option 1 (RNC) et l'option 2 (LAN) pour avoir un seul réseau d'échanges.
La connexion doit doncfonctionner partout via un RNC ou partout via TCP-IP.
