Toevoegen van Ultrasync camera’s op het NXG-4/8/8E/9 alarm paneel

Deze technische nota helpt u met het toevoegen van de Ultrasync camera type TVUC-B01-0401-BUL-W en TVUC-B01-0401-DOM-W op de NXG panelen.
Maximaal aantal camera’s per alarmpaneel: 16

Begin altijd met het paneel te updaten naar de laatste firmware. Minimale firmware vereiste is v14.15 Het paneel moet reeds op Ultrasync portaal zijn geregistreerd. Daar er als installateur moet ingelogd worden op de Ultrasync+ App om de camera toe te voegen aan het paneel is een Core Plus registratie een vereiste.

Log in met installer en de installateurs code op de Ultrasync+ app.

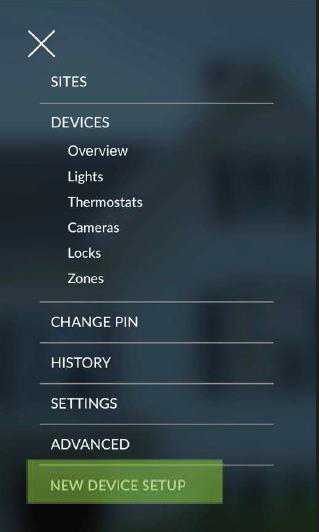

Druk Linksboven op de 3 platte strepen.
Kies voor Nieuw Toestel Instellen.

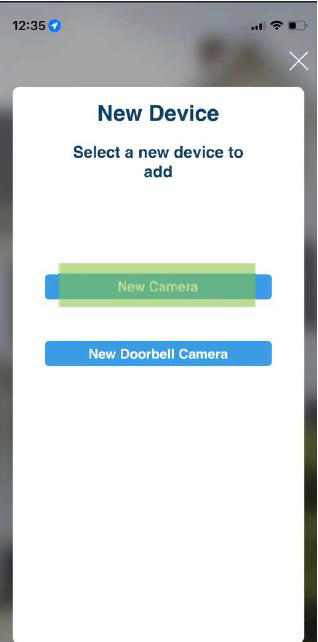

Kies voor Nieuwe camera op het nieuwe dialoogvenster.

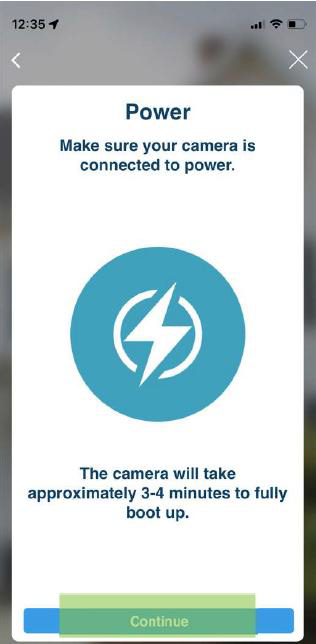

Maak dat de camera reeds gevoed is via de meegeleverde adapter(3 a 4 minuten opstarttijd vereist voor de camera).
Druk op Doorgaan in het nieuwe dialoogscherm.

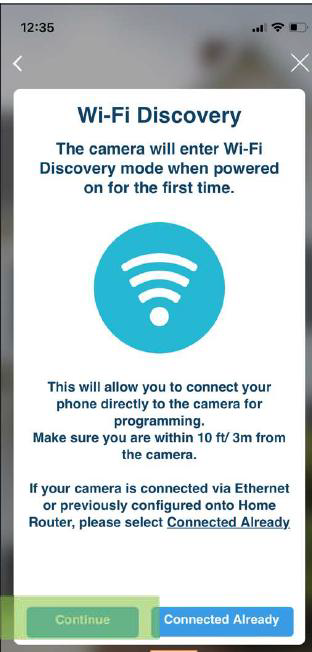

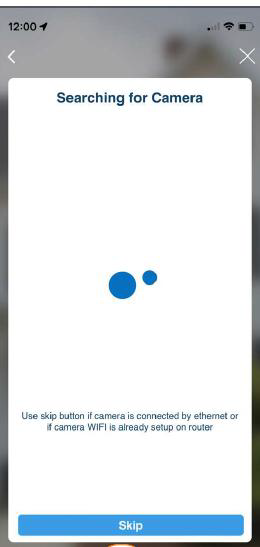

Druk op Doorgaan op de Wifi discovery dialoogvenster.

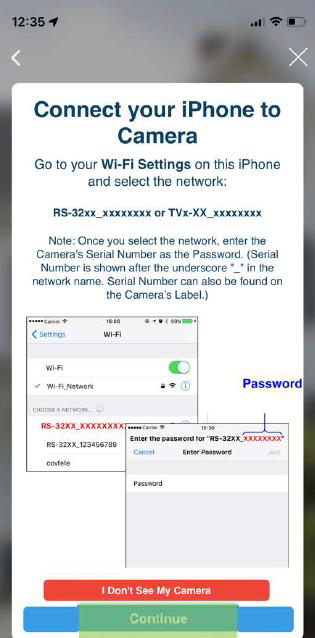

Het volgend dialoogvenster legt uit dat de camera in Accespoint modus komt en hoe je met je telefoon hierop verbind. Het wifi wachtwoord van deze access point is de laatste cijfers en letters na de underscore. Verbind je telefoon met deze wifi en kies dan om doorgaan in het dialoogvenster in Ultrasync+.

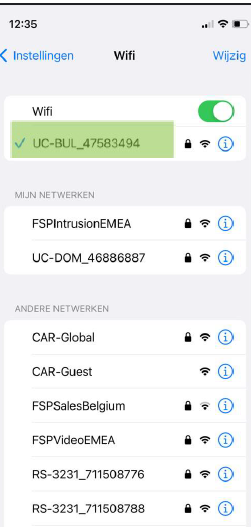

In dit voorbeeld is het paswoord ‘47583494’.


De app verifieert of je met de camera verbonden bent.

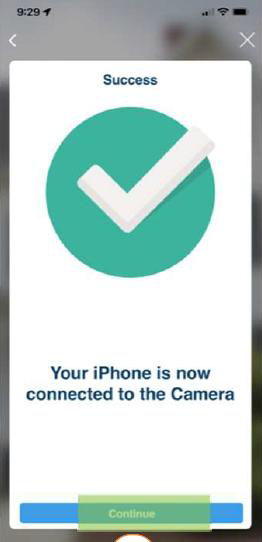

Bij succesvolle verbinding en verificatie van de data krijg je hier een melding van.

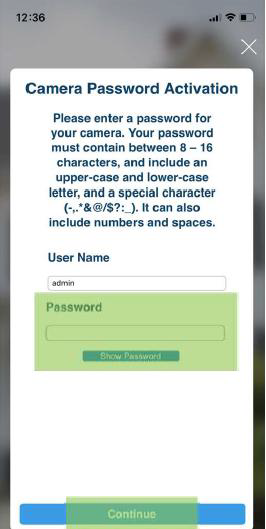

Activeer de camera in het nieuwe venster. Aangeraden wordt om de gebruikersnaam als admin te laten, en het gekozen wachtwoord te noteren.

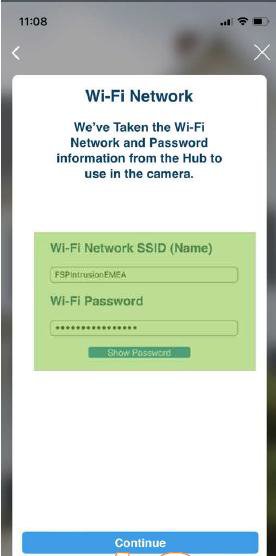

Geef de Wifi gegevens op waarop de camera intern met het Alarmpaneel kan verbinden en klik op doorgaan.

  1. Indien de camera niet kan verbinden met het paneel kijk je best met de IT dienst na of de volgende poorten Outbound open staan:
    1. HTTPS – TCP/UDP poort 443 naar IP van het alarmpaneel & camera (voor beveiligde verbinding paneel – Ultrasynccloud)
    2. DNS – UDP poort 53 naar het IP van het alarmpaneel & camera (benodigd voor het verwerken van UltraSync domeinnamen)
    3. OpenVPN – UDP poort 1194 naar het IP van de camera (benodigd voor het opzetten en beschikbaar houden van de geëncrypteerde videoverbinding
Inbound zijn geen poort vereisten nodig.

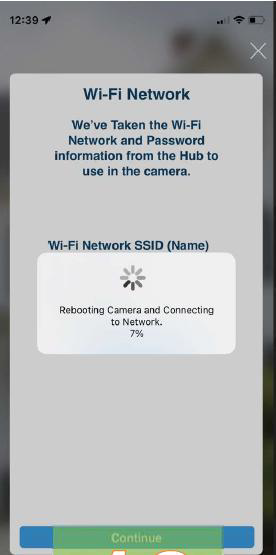

De camera zal verbinding maken met de Wifi en herstarten.
De camera zal dit via audio bevestigen dat hij gaat verbinden met de wifi en alsook of de verbinding succesvol of zonder succes is gebeurd.



Indien het verbinden mislukt is zal de camera moeten worden gereset en de procedure vanaf beginaan opnieuw uitgevoerd moeten worden.
De camera kan met een fysiek knopje terug naar fabrieksinstellingen gereset worden.

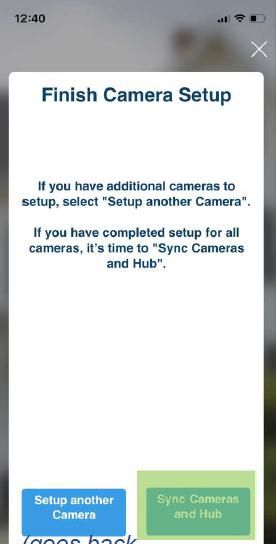

Kies voor nog een camera instellen als u nog camera’s met het paneel moet verbinden.

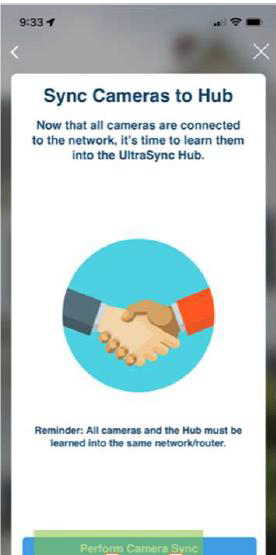

Kies voor Synchroniseer de camera’s en hub als u geen extra camera’s meer moet koppelen.

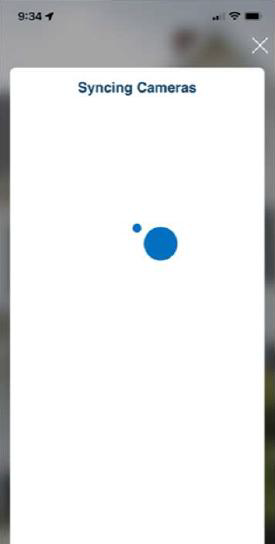

Bevestig het synchroniseren van de camera’s en Hub. Dit kan enkele minuten duren.

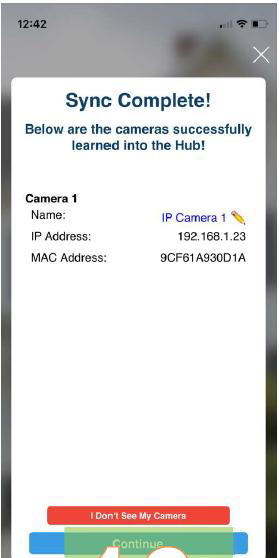

Er komt een rapport in het dialoogvenster waar de camera een naam kan worden gegeven.
Ga verder met doorgaan.


Het is mogelijk dat het IP adres niet wordt weergegeven (zogenaamd 0.0.0.0).
Dit betekent daarom niet dat de koppeling mislukt is.

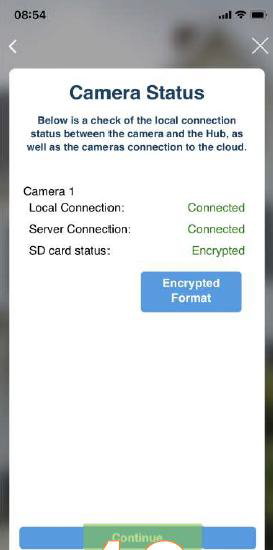

De camera status pagina toont aan of de koppeling gelukt is. Indien de camera al eens met het alarmpaneel gekoppeld was is het mogelijk dat de SD kaart status een fout weergeeft. Dit is omdat deze reeds ge-encrypteerd was voor dit alarm paneel.

Als bij de lokale verbinding of de server verbinding een fout is moet de camera terug naar fabrieksinstellingen gereset worden en de procedure opnieuw uitgevoerd worden vanaf het begin.

De camera kan via een knopje ingedrukt te houden terug naar fabrieksinstellingen gereset worden.

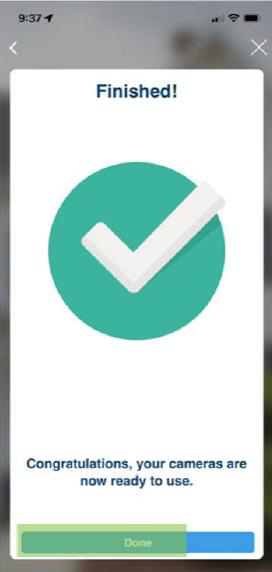

Sluit de procedure af met de knop einde.
