Gebruikte apparatuur :

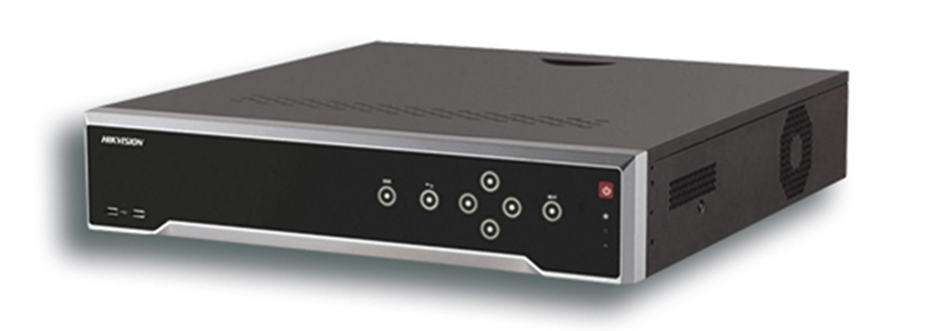

DS-7716NI-I4/16P

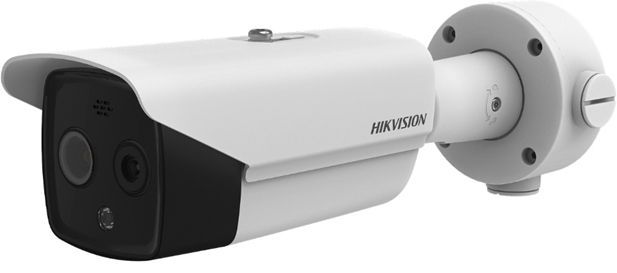

DS-2TD2617-6/PA


Om een Pre-alarm en Alarm vanuit een thermische camera apart uit te kunnen uitvoeren aan de NVR zijde zal de relais output op de betreffende camera aan de input van deze camera gekoppeld moeten worden.

Aan de camera zijde verbinden we de output met een input waardoor we in de NVR een andere output kunnen koppelen aan de input van de camera.

In dit voorbeeld gebruiken we output 1 op de camera gekoppeld aan input 1 op de camera om op de NVR uitgang 1 te activeren bij Pre-Alarm.

Output 2 op de camera koppelen we aan input 2 op de camera om zo op de NVR output 2 te activeren bij alarm.

Maak de volgende settings in de camera:

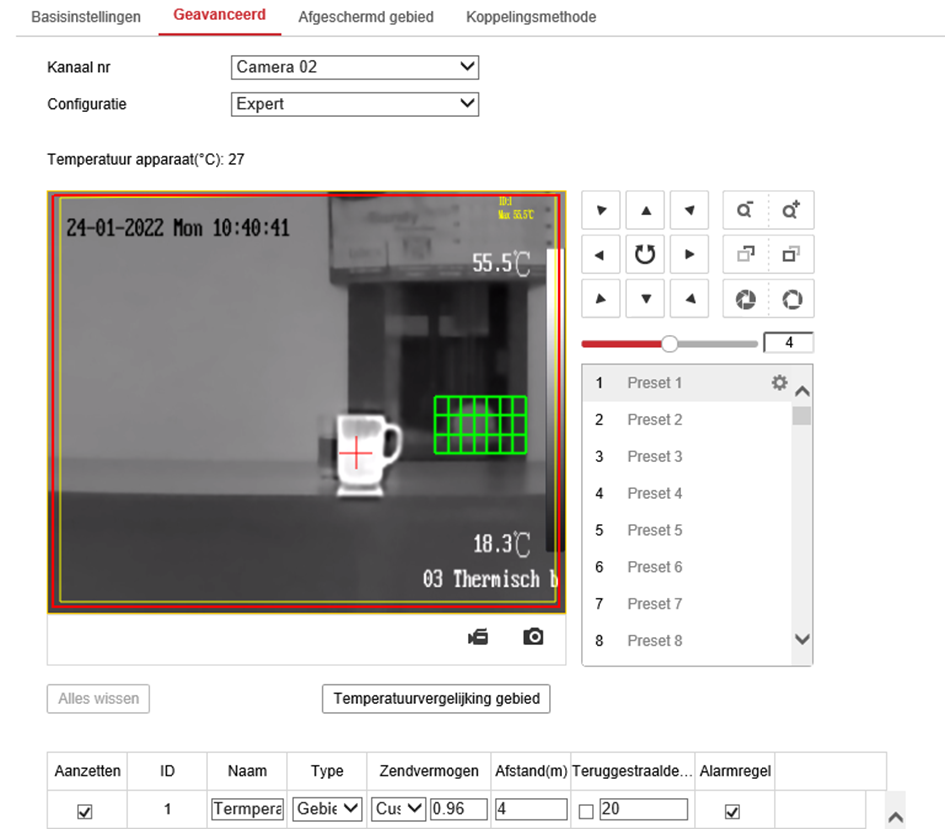

  1. Stel een gebied in waarin temperatuur gedetecteerd word.

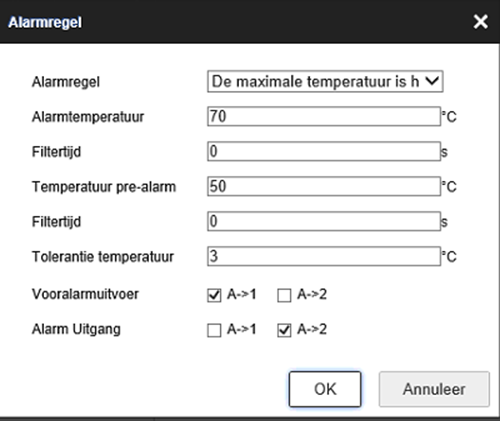

In dit voorbeeld hebben we een Pre-Alarm bij 50 graden welke uitgang A-1 op de camera activeert.
En een Alarm bij 70 graden welke uitgang A-2 activeert.

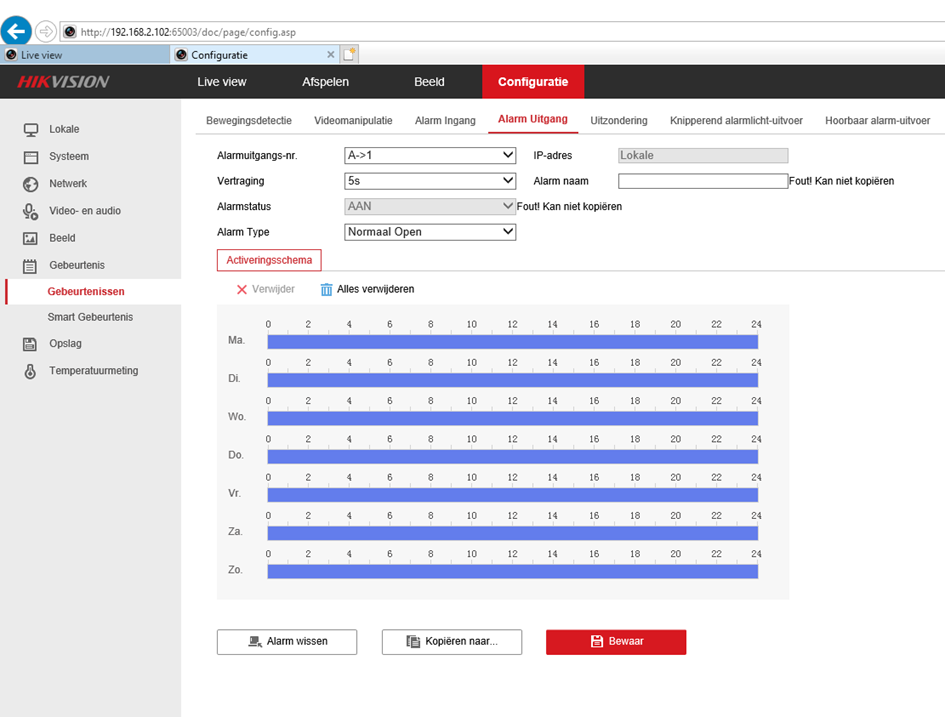

  1. Stel bij “Alarm Uitgang” een activeringsschema” in zodat de uitgang ook daadwerkelijk schakelt. (zowel A-1 als bij A-2).

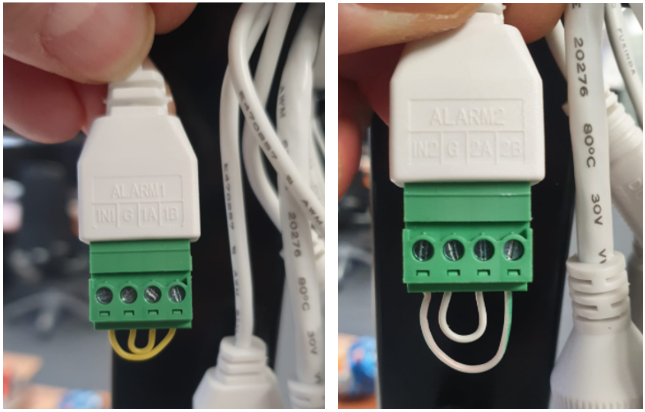

  1. Maak een fysieke koppeling tussen zowel uitgang A-1 en input 1 op de camera als tussen uitgang A-2 en input 2.




  1. Vervolgens gaan we de ingang op de camera koppelen met een uitgang op de NVR.

Ga hiervoor naar gebeurtenissen en dan “alarm ingang” in de settings van de NVR.
Hier kan de betreffende ingang van de betreffende camera opgezocht worden waarna er een uitgang van de NVR aan gekoppeld kan worden.
Herhaal dit ook voor input 2 van de camera.



Bij een thermisch vooralarm (50 graden) zal output A-1 op de camera geactiveerd worden waardoor input 1 op de camera actief wordt. In de NVR zal bij de activering van input 1 op de camera, output A-1 van de NVR gechakeld worden waarmee het pre-alarm uitgevoerd is op A-1.

Bij een thermisch alarm (70 graden) zal output A-2 op de camera geactiveerd worden waardoor input 2 op de camera actief wordt. In de NVR zal bij activering van input 2 op de camera, output A-2 van de NVR schakeld worden waarmee het alarm uitgevoerd is op A-2
